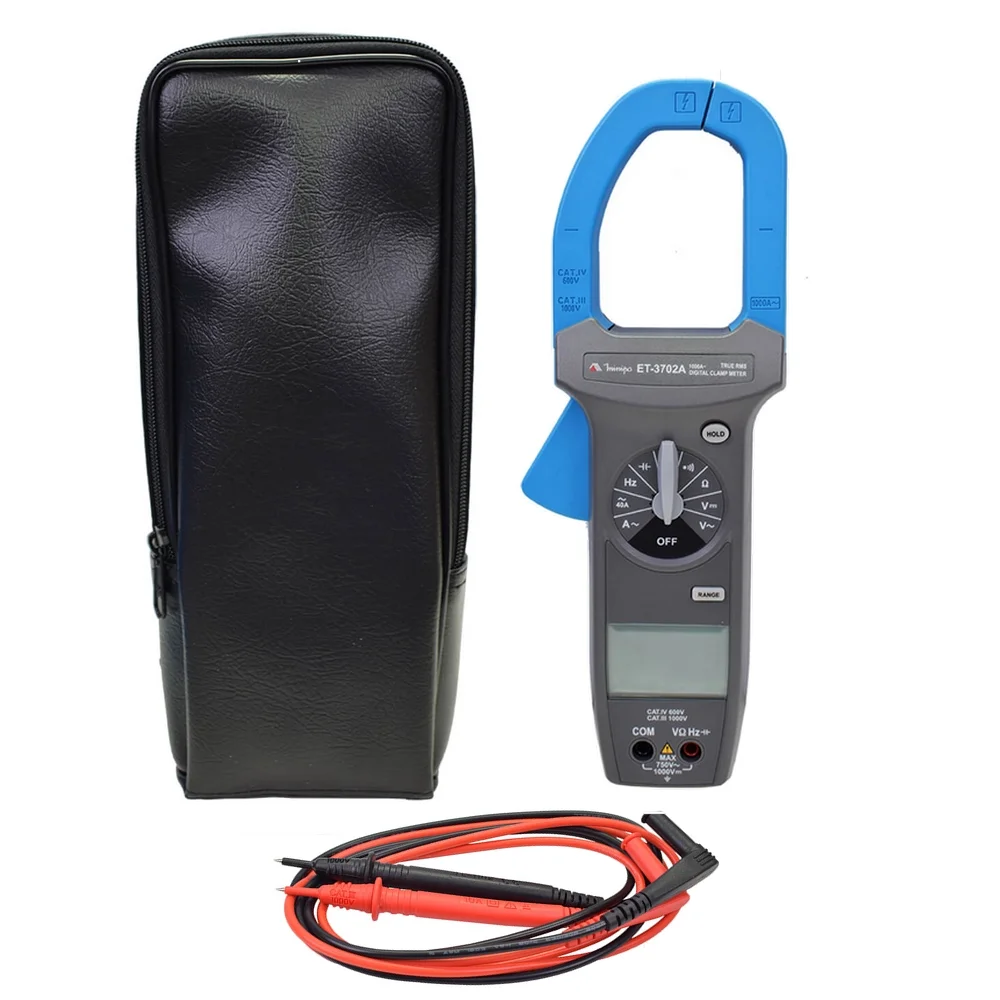

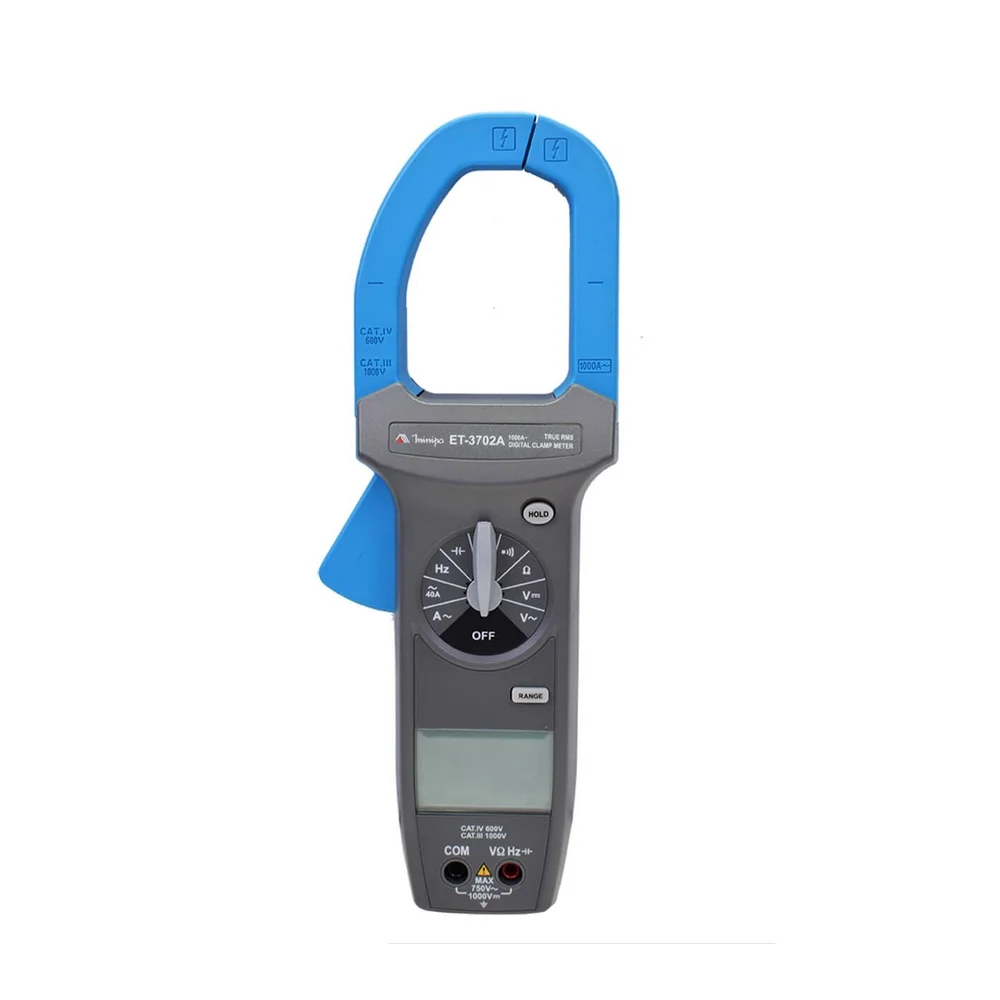

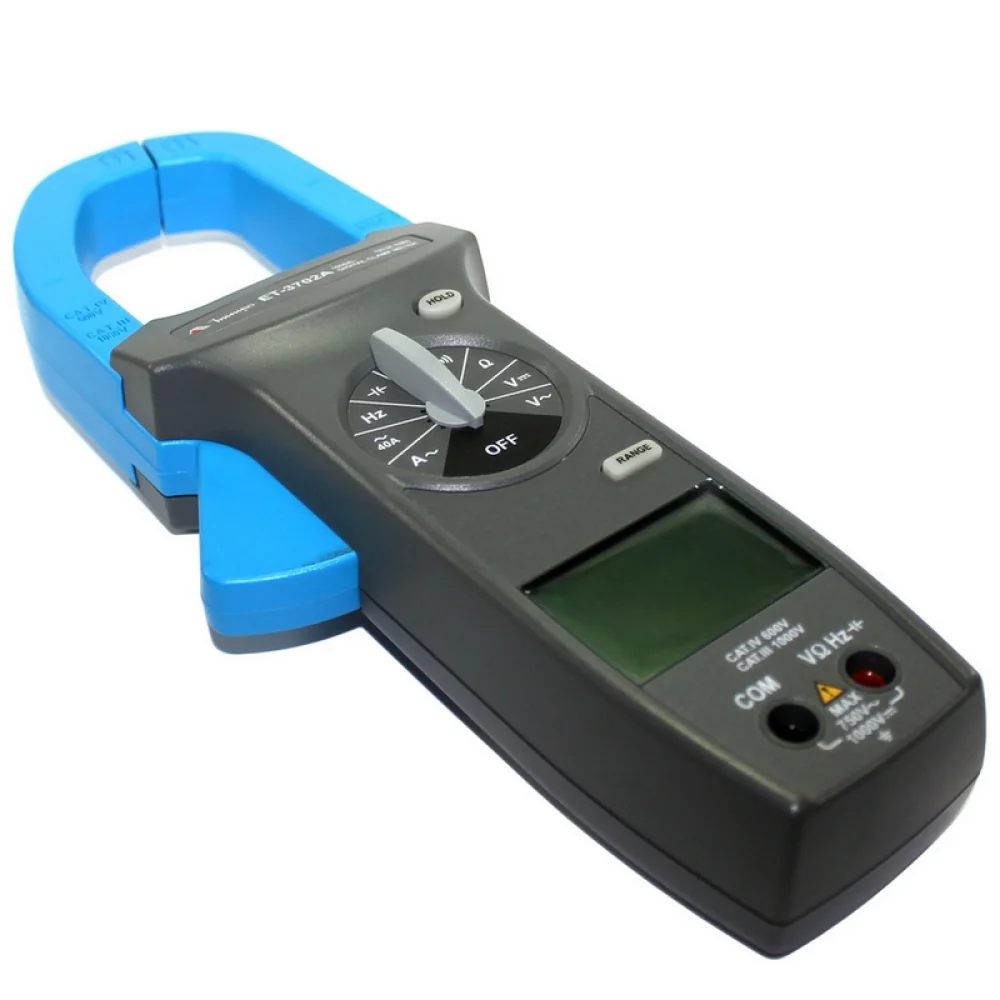

Alicate Amperimetro Digital 750V AC 1000V DC CAT.IV 600V 1000A AC Minipa ET-3702A

Alicate Amperimetro Digital 1000A AC Minipa
Referência: ET-3702A

O Alicate amperímetro digital ET-3702A é um instrumento que se destaca pela segurança oferecida pela CAT IV, ideal para aplicações industriais.

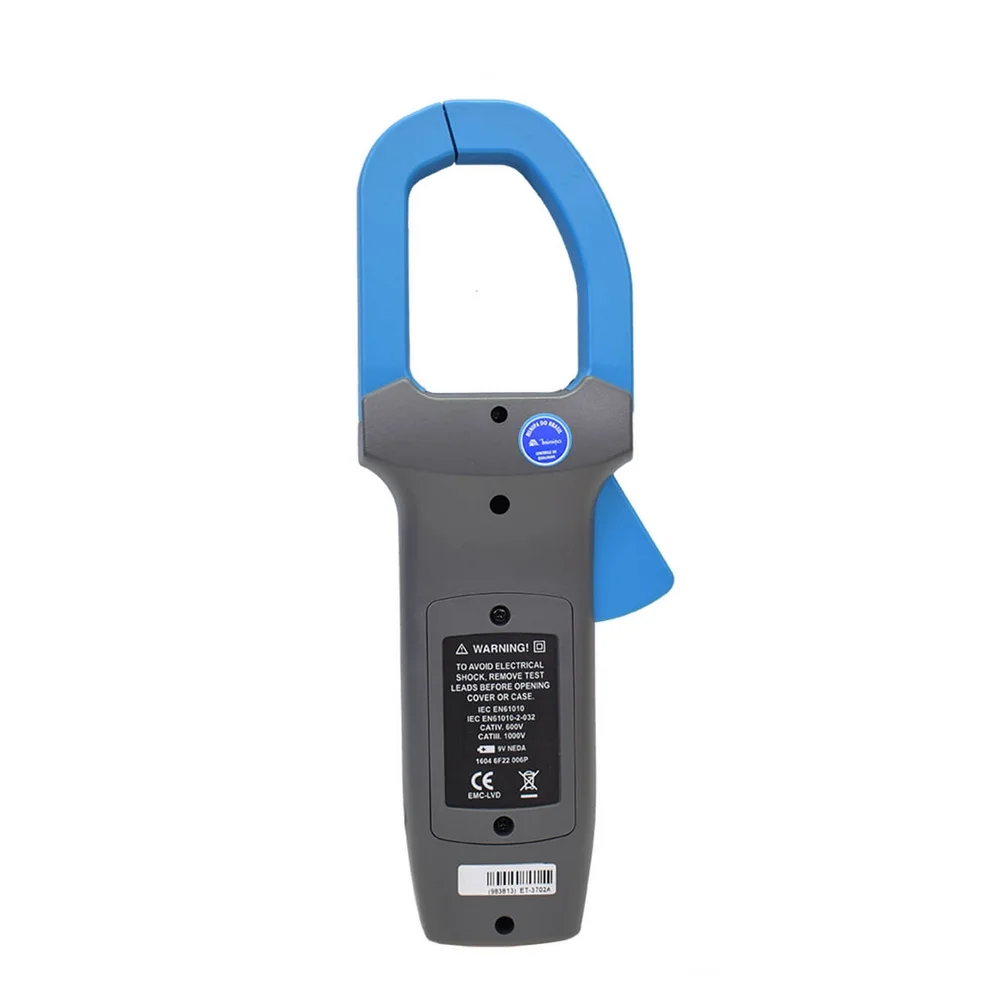

Equipamento de acordo com a IEC61010-1, IEC61010-2-32, CAT III 1000V e CAT IV 600V.
A precisão é dada como +/- (% da leitura + número de dígitos menos significativos) para 23ºC+/-5ºC e umidade relativa até 70%.
Tem como principal característica a medição de corrente e tensão AC, realizando também medições de tensão DC, Frequência, Resistência, Capacitância e Testes de Continuidade e Diodo.
Especificação válida para 10% a 100% da faixa de medida.
Display: 3 3/4 dígitos, 4000 contagens.
Taxa de amostragem: 2 vezes/s.
Indicação de polaridade: Automática.
Indicação de Sobrefaixa: "OL" ou "-OL" é mostrada.
Mudança de faixa: Automática ou Manual.
True RMS AC.
Data Hold.
Auto Power Off: Aproximadamente 10 minutos ou desabilitado.
Uso interno.
Grau de poluição: II.


Especificações:
- Abertura de garra: 51mm;
- Coeficiente de Temperatura: 0.1 x (precisão especificada) / ºC (<18º C ou > 28º C);
- Ambiente de operação: 0ºC a 50ºC, RH < 70%;
- Ambiente de armazenamento: -20ºC a 60ºC, RH < 80%;
- Altitude de Operação: até 2.000m;
- Alimentação: Bateria de 9V;
- Duração da Bateria: Aproximadamente 150 horas (alcalina);
- Dimensões (A x L x P): 279 x 103 x 53mm;
- Peso: 0,510 gramas (incluindo a bateria);
- Modelo: ET-3702A;
- Marca: Minipa;

TENSÃO DC;
- Faixas: 400mV, 4V, 40V, 400V e 1000V;
- Resolução: 0.1mV, 0.001V, 0.01V, 0.1V e 1V;
- Precisão: ± (0.5%+2D);
- Impedância de Entrada: >100MOhm (400mV), 10MOhm (4V), 9.1MOhm (todas as outras);
- Proteção de Sobrecarga: 1000V DC / 750 V AC RMS;

TENSÃO AC (TRUE RMS AC):
- Faixas: 400mV, 4V, 40V, 400V e 750V;
- Resolução: 0.1mV, 0.001V, 0.01V, 0.1V e 1V;
- Precisão: 400mV ± (1.5%+5D) de 50Hz ~ 100Hz | Outras ± (1.5%+8D) de 50Hz ~ 500Hz;
- Impedância de Entrada: >100MOhm (400mV), 10MOhm (4V), 9.1MOhm (todas as outras);
- Fator de Crista - Acoplamento AC True RMS especificado de 5% à 100% da faixa;
- Proteção de Sobrecarga: 1000V DC / 750 V AC RMS;

CORRENTE AC (TRUE RMS):
- Faixas: 40A, 400A e 1000A;
- Resolução: 0.01, 0.1A e 1A;
- Precisão: 0 ~ 600A ± (2.0%+10D) de 50~60Hz | 600 ~ 1000A ± (2.5%+10D) de 50~60Hz | 0 ~ 600A ± (3.0%+10D) de 61~400Hz | 600 ~ 1000A ± (3.5%+10D) de 61~400Hz;
- Proteção de Sobrecarga: 1000A AC;
- Fator de crista: - Acoplamento AC True RMS especificado de 5% a 100% da faixa;

RESISTÊNCIA:
- Faixas: 400Ohm, 4kOhm, 40kOhm, 400kOhm, 4MOhm e 40MOhm;
- Resolução: 0.1Ohm, 0.001kOhm, 0.01kOhm, 0.1kOhm, 0.001MOhm e 0.01MOhm;
- Precisão: 400Ohm ~ 400kOhm ± (1.0%+5D), 4MOhm ± (2.0%+5D), 40MOhm ± (3.5%+5D);
- Tensão de Circuito Aberto:
- 1.2V DC para faixa de 400Ohm;
- 0.45V DC para outras faixas;
- Proteção de Sobrecarga: 600V DC / AC RMS;

CAPACITÂNCIA:
- Faixas: 4µF, 40µF, 400µF e 4mF;
- Resolução: 0.001µF, 0.01µF, 0.1µF e 0.001mF;
- Precisão: 4µF ± (3.0%+15D) | 40µF e 400µF ± (3.0%+10D) | 4mF ± (5.0%+10D);
- Proteção de Sobrecarga: 600V DC / AC RMS;

FREQUÊNCIA:
- Faixas: 4kHz, 40kHz, 400kHz e 1MHz;
- Resolução: 1Hz, 10Hz, 100Hz e 1kHz;
- Precisão: ± (0.1%+5D);
- Sensibilidade: > 3.5V;
- Faixa de Entrada Mínima: > 10Hz;
- Largura de Pulso Mínima: > 1µs;
- Limites de Duty: > 30% e < 70%;
- Proteção de Sobrecarga: 600V DC / AC RMS;

TESTE DE CONTINUIDADE:
- Faixa: 400W;
- Indicação Sonora: < 25Ohm;
- Tempo de Resposta: Aprox. 500ms;
- Tensão de Circuito Aberto: -1.2V DC;
- Proteção de Sobrecarga: 600V DC / AC RMS;

TESTE DE DIODO:
- Resolução: 10mV;
- Precisão: ± (1.5%+5D);
- Corrente de Teste: 0.8mA;
- Indicação Sonora: < 0.25V;
- Tensão de Circuito Aberto: 3.2V DC típico;
- Proteção de Sobrecarga: 600V DC / AC RMS;
