No mundo do eletricista, o maior risco é invisível. A eletricidade não tem cor, cheiro ou som, mas seu poder é absoluto. Navegar neste universo exige mais do que habilidade técnica; exige um respeito profundo por um conjunto de regras, um idioma universal que foi escrito para salvar vidas e garantir a integridade de cada projeto. Este idioma é o das normas para instalações elétricas.
Longe de serem meras burocracias, as normas são o alicerce do profissionalismo. Elas são a diferença entre uma instalação segura, eficiente e durável e uma "bomba-relógio" prestes a causar um curto-circuito, um incêndio ou, no pior dos cenários, um acidente fatal. Segui-las não é uma opção, é a assinatura de um profissional que valoriza a própria vida e a dos outros.
Neste guia definitivo da Minas Ferramentas, vamos mergulhar fundo nas normas que regem o universo da elétrica no Brasil. Vamos decodificar a NR10, a NBR 5410 e outras diretrizes essenciais, e mostrar como a escolha das ferramentas certas é uma parte vital deste compromisso com a excelência e a segurança.
NR-10 – Segurança em Instalações e Serviços com Eletricidade
Se há uma norma que todo profissional da área elétrica deve ter tatuada na alma, é a NR-10. Esta não é uma norma técnica sobre como fazer uma instalação, mas sim uma norma regulamentadora do Ministério do Trabalho que dita COMO trabalhar com segurança. Ela é a lei que protege a vida do trabalhador.
Os Pilares da NR-10:
Treinamento Obrigatório: Ninguém pode trabalhar com eletricidade sem o treinamento de NR-10 Básico. Para trabalhos em alta tensão (SEP - Sistema Elétrico de Potência), um curso complementar é exigido. A norma garante que o profissional conheça os riscos e os procedimentos de segurança.
Medidas de Controle: A NR-10 estabelece uma hierarquia de ações: primeiro, tentar desenergizar o circuito. Se não for possível, aplicar medidas de proteção coletiva (EPCs) e, por fim, utilizar os Equipamentos de Proteção Individual (EPIs).
Equipamentos de Proteção Individual (EPIs): A norma exige o uso de EPIs adequados para cada nível de risco, como luvas isolantes, capacetes, botas de segurança e vestimentas anti-chamas.
Análise de Risco e Procedimentos: Nenhum trabalho em circuito energizado pode começar sem uma análise de risco prévia e a emissão de uma Permissão de Trabalho.
A NR-10 é clara: a segurança não é um detalhe, é o ponto de partida.
NBR 5410 – Instalações Elétricas de Baixa Tensão
Enquanto a NR-10 cuida da segurança da pessoa, a ABNT NBR 5410 cuida da "saúde" da instalação. Ela é o manual técnico, o projeto detalhado que estabelece as condições mínimas para que uma instalação elétrica de baixa tensão (até 1.000V em corrente alternada) seja segura, confiável e eficiente.
O que a NBR 5410 Define?
Dimensionamento de Condutores: Define a bitola (seção) correta dos cabos com base na corrente que irão transportar, evitando superaquecimento.
Taxa de Ocupação de Eletrodutos: Estabelece que os cabos não podem ocupar mais de 40% do espaço interno de um conduíte, para permitir a dissipação de calor e futuras manutenções.
Esquemas de Aterramento: Detalha os tipos de aterramento (TT, TN, IT) e sua importância vital para proteger pessoas e equipamentos contra choques e fugas de corrente.
Dispositivos de Proteção: Exige o uso de disjuntores (para sobrecarga e curto-circuito), dispositivos DR (para proteção contra fuga de corrente e choques) e DPS (para proteção contra surtos, como os causados por raios).
Identificação de Circuitos: Determina o uso de cores padronizadas para os cabos (ex: azul claro para neutro, verde ou "brasileirinho" para terra) e a identificação de todos os circuitos no quadro de distribuição.
Seguir a NBR 5410 não é apenas uma boa prática. É a garantia de que você está entregando ao seu cliente uma instalação que não irá falhar, superaquecer ou causar acidentes.
A Garantia da Ferramenta: O Selo VDE 1000V
A NR-10 exige que o profissional use ferramentas isoladas, mas como garantir que essa isolação é realmente eficaz? É aqui que entra o padrão ouro mundial para ferramentas manuais seguras: a certificação VDE.
A VDE (Verband der Elektrotechnik) é uma associação alemã cujos testes de segurança são tão rigorosos que se tornaram referência global. Uma ferramenta com o selo VDE 1000V não tem apenas um cabo de plástico colorido; ela é uma peça de engenharia de segurança que passou por testes extremos:
Teste de Tensão de 10.000 Volts: Cada ferramenta é mergulhada em água e submetida a uma tensão de 10.000V. Se ela passar, é aprovada para o trabalho seguro em até 1.000V, oferecendo uma margem de segurança de 10x.
Testes de Impacto, Aderência e Inflamabilidade: O isolamento é testado contra quebras, descolamento do metal e propagação de fogo.
Ao segurar uma ferramenta VDE 1000V, você tem em mãos a certeza de que seu principal escudo de proteção não irá falhar.
CTA Contextual:
Ampliando a Segurança: Outras Normas Relevantes
O conhecimento de um profissional de elite não para na baixa tensão.

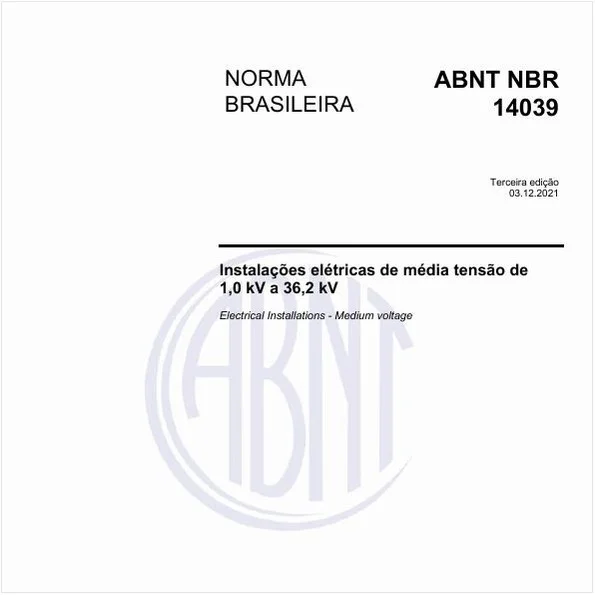

NBR 14039: É a "irmã mais velha" da NBR 5410. Ela rege as instalações de Média Tensão (de 1kV a 36,2kV), sendo fundamental para eletricistas que trabalham em subestações de indústrias, shoppings e grandes comércios.
NBR 5419: A norma que trata da Proteção contra Descargas Atmosféricas (SPDA), os populares para-raios. Essencial para garantir a segurança de edificações, equipamentos e pessoas contra os efeitos diretos e indiretos dos raios.
As Ferramentas que Cumprem as Normas
Para trabalhar em conformidade com a NR-10 e com a NBR 5410, o kit básico de um eletricista deve conter, no mínimo, as seguintes ferramentas com certificação VDE 1000V:
Alicate Universal Isolado: Para segurar, torcer e cortar fios.
Alicate de Corte Diagonal Isolado: Para cortes precisos de cabos.
Alicate de Bico (Meia-Cana) Isolado: Para trabalhos finos em locais de difícil acesso.
Chaves de Fenda e Phillips Isoladas: Para trabalhar com segurança em bornes e parafusos de disjuntores, tomadas e interruptores.
Além disso, os instrumentos de medição, como multímetros e alicates amperímetros, devem possuir a Classificação de Categoria (CAT) adequada para o local de medição, um fator de segurança tão importante quanto a isolação.
FAQ: Perguntas Frequentes sobre Normas Elétricas
1. Sou obrigado a seguir a NBR 5410 em uma pequena reforma residencial? Embora a fiscalização em pequenas obras seja menos comum, a NBR 5410 tem força de lei em diversas situações (citada em decretos e códigos de obras municipais). Mais importante: segui-la é a única forma de garantir a segurança da sua família e do seu patrimônio. Ignorá-la é assumir um risco desnecessário.
2. O que acontece se um eletricista trabalhar sem seguir a NR-10? Tanto o profissional quanto a empresa contratante estão sujeitos a pesadas multas do Ministério do Trabalho e, em caso de acidente, a processos civis e criminais. É uma falta grave de segurança no trabalho.
3. Um cabo emborrachado comum serve como isolante? NÃO. Esta é uma das confusões mais perigosas. Cabos de ferramentas comuns servem apenas para conforto (ergonomia). Eles não são feitos de material dielétrico e não passam por nenhum teste de isolação. Confiar neles para proteção elétrica é um erro que pode ser fatal.
4. A certificação VDE é a única que existe? Não, mas é a mais reconhecida internacionalmente. Existem outras normas, como a ASTM F1505 nos EUA, mas o selo VDE é amplamente aceito como sinônimo de máxima qualidade e segurança.
Conclusão: As Normas como Assinatura de um Profissional
As normas para instalações elétricas não devem ser vistas como um obstáculo, mas como um mapa. Elas são o caminho claro e seguro para a execução de um trabalho de excelência, que protege o profissional, o cliente e o patrimônio.
Dominar a NR-10 e a NBR 5410, e exigir a qualidade de ferramentas certificadas pela VDE, não é apenas seguir regras. É demonstrar um nível de profissionalismo e respeito pelo ofício que eleva o eletricista de um simples instalador a um verdadeiro especialista em segurança e eficiência energética.
Trabalhe com a segurança e a conformidade que sua profissão exige. Explore a categoria completa de Ferramentas para Eletricistas na Minas Ferramentas e encontre o arsenal certificado para executar seus projetos com total confiança.
