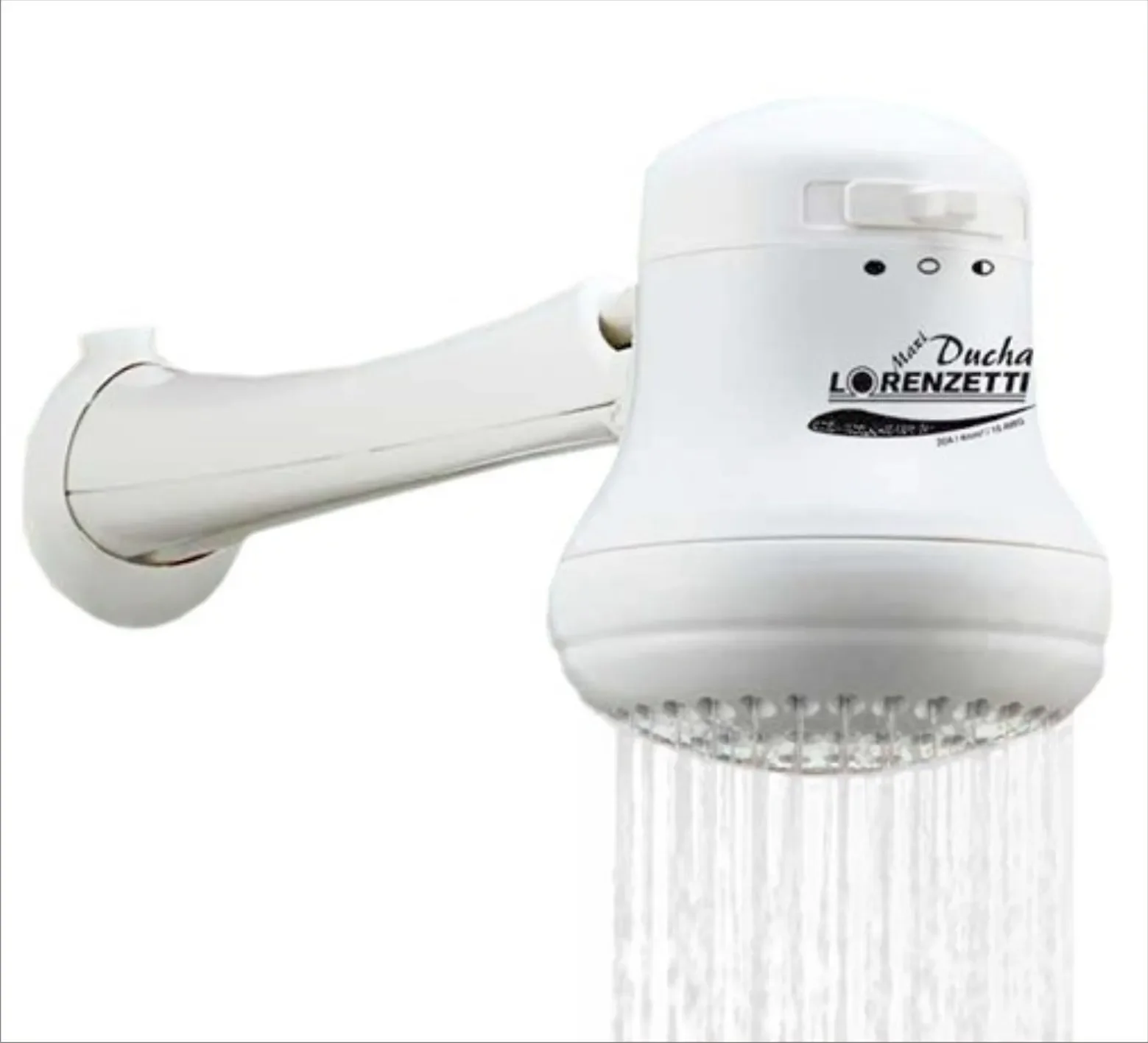

Trocar o chuveiro. Essa é uma daquelas tarefas domésticas que, à primeira vista, parece simples, mas que habita a perigosa intersecção de dois universos que exigem máximo respeito: água e eletricidade. Um parafuso mal apertado pode gerar um vazamento silencioso por dias. Um fio mal conectado pode causar um curto-circuito. E o esquecimento de um único passo de segurança pode levar a um acidente grave.

Mas não se intimide. Com o protocolo correto, as ferramentas certas e uma atenção meticulosa aos detalhes, essa é uma missão totalmente possível e gratificante.

Este artigo foi criado para ser o seu checklist de segurança e eficiência. Vamos detalhar cada passo, desde a preparação até a verificação final, para garantir que sua única preocupação ao final seja a de aproveitar um bom banho em seu chuveiro novo.

Ferramentas e Materiais para a Missão

Antes de sequer tocar no chuveiro antigo, um profissional prepara seu campo de trabalho. Ter as ferramentas e materiais corretos à mão não apenas agiliza o processo, mas é uma parte fundamental da segurança.

Ferramentas Manuais de Proteção (Isoladas 1000V)

Aqui está o ponto mais crítico: para a parte elétrica, as ferramentas DEVEM ser isoladas e, de preferência, com certificação VDE 1000V. Um cabo emborrachado comum não oferece proteção contra choque.

Jogo de Chaves de Fenda e Phillips (Isoladas): Essenciais para apertar os parafusos dos conectores elétricos com total segurança.

Alicate Universal (Isolado): Para auxiliar na fixação e no posicionamento dos fios dentro dos conectores.

Alicate de Corte Diagonal (Isolado): Para decapar ou cortar os fios na medida certa, se necessário.

Materiais de Conexão e Vedação

Fita Veda Rosca: Indispensável para garantir que a conexão hidráulica entre o cano e o chuveiro não tenha vazamentos.

Conectores Elétricos (Wago ou de Porcelana): Embora muitos usem apenas fita isolante, o uso de conectores é a prática mais segura e profissional. Eles garantem uma conexão firme, com excelente contato elétrico e isolamento superior.

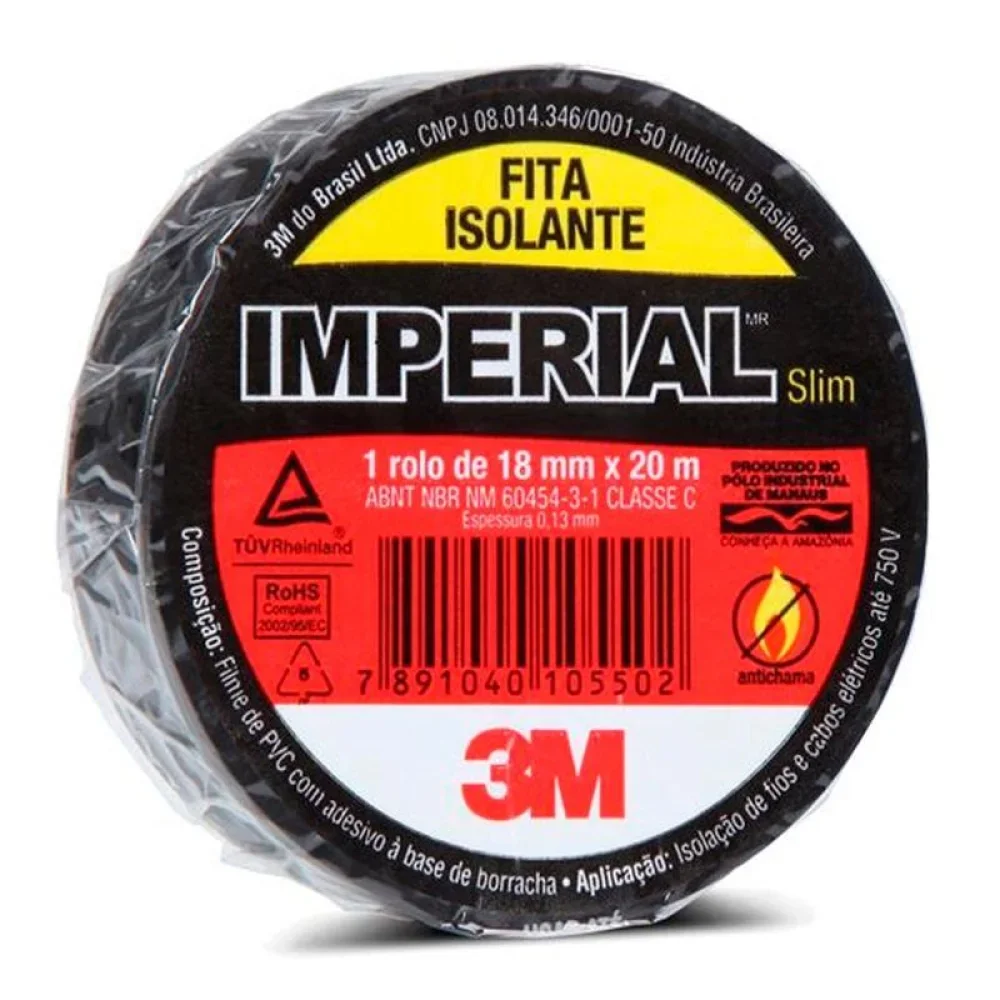

Fita Isolante de Alta Qualidade: Para o acabamento final do isolamento dos conectores, se necessário.

Ferramentas de Verificação e Auxiliares

Chave de Teste ou Multímetro: Ferramenta obrigatória para a verificação de segurança antes de iniciar o trabalho.

Escada Estável: Certifique-se de que a escada está em boas condições e posicionada em uma superfície firme.

Protocolo de Segurança

Esta é a fase mais importante de toda a operação. NÃO PULE NENHUM DESTES PASSOS.

DESLIGUE A ENERGIA: Vá até o quadro de distribuição e desligue o disjuntor correspondente ao chuveiro. Se não tiver certeza qual é, desligue o disjuntor geral. Avise as outras pessoas da casa para que ninguém religue a energia enquanto você estiver trabalhando.

A DUPLA VERIFICAÇÃO: Pegue sua chave de teste ou multímetro e confirme que não há mais corrente elétrica chegando nos fios do chuveiro. Encoste as pontas de prova nos fios para garantir que estão totalmente desenergizados.

FECHE O REGISTRO DE ÁGUA: Feche o registro geral de água do banheiro ou da casa para evitar uma inundação ao remover o chuveiro antigo.

Como Trocar um Chuveiro: O Passo a Passo Detalhado

Com a segurança garantida, podemos iniciar a troca.

Passo 1: Remoção do Chuveiro Antigo

Com cuidado, desconecte os fios elétricos do chuveiro antigo. Observe como eles estão conectados (fase, neutro e terra).

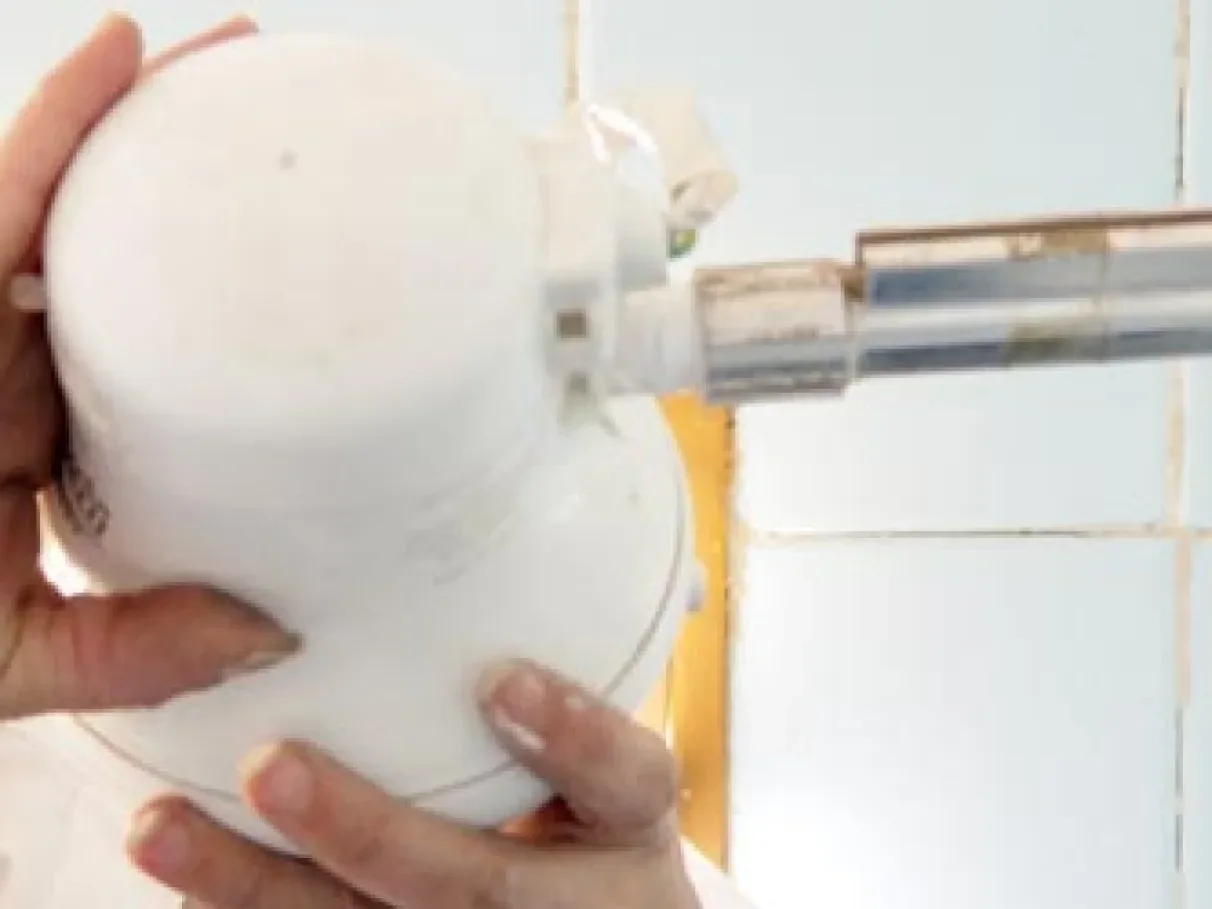

Gire o chuveiro no sentido anti-horário para desenroscá-lo do cano na parede. Se estiver muito apertado, aplique uma força firme e constante. Cuidado para não usar força excessiva e quebrar o cano dentro da parede.

Passo 2: Preparação da Conexão Hidráulica

Com o chuveiro antigo removido, limpe a rosca do cano na parede, retirando restos da fita veda rosca antiga.

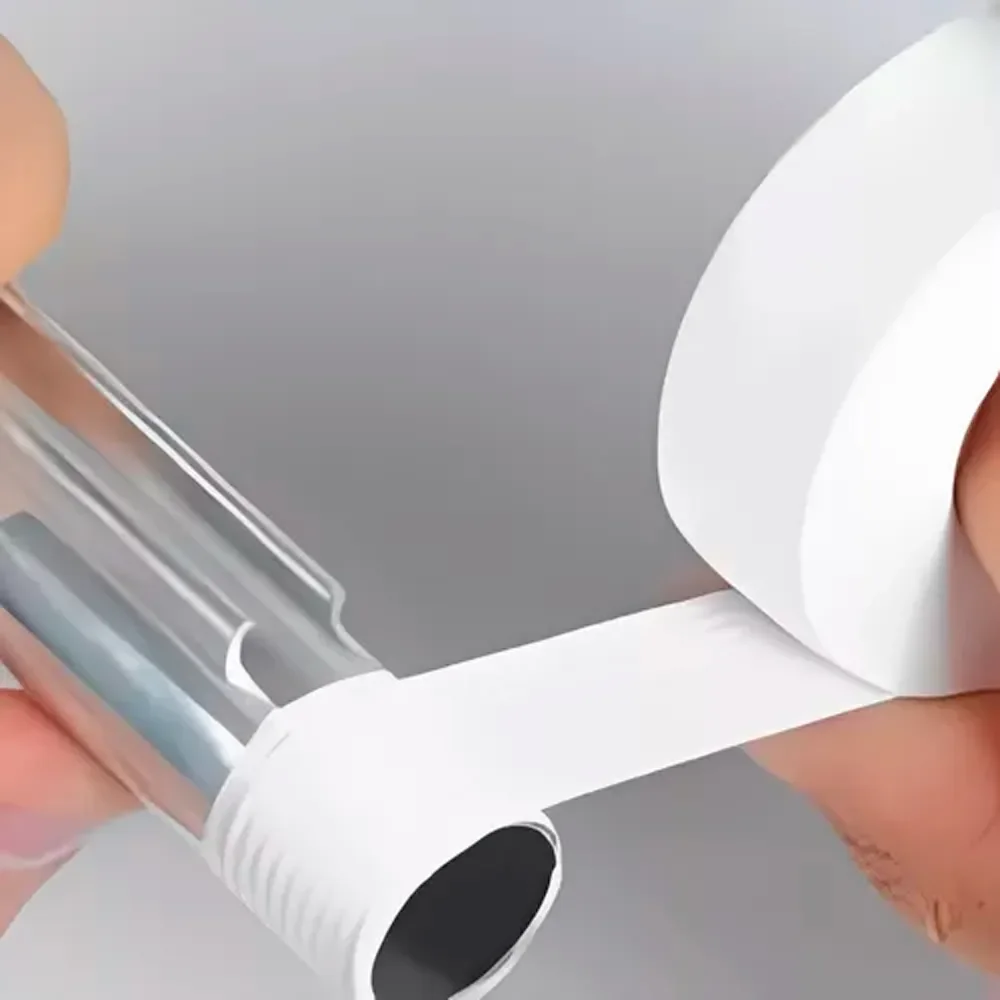

Pegue a fita veda rosca nova e aplique de 5 a 7 voltas na rosca do cano, sempre no sentido horário (o mesmo sentido do aperto). Isso garante que a fita não se desenrole ao rosquear o novo chuveiro.

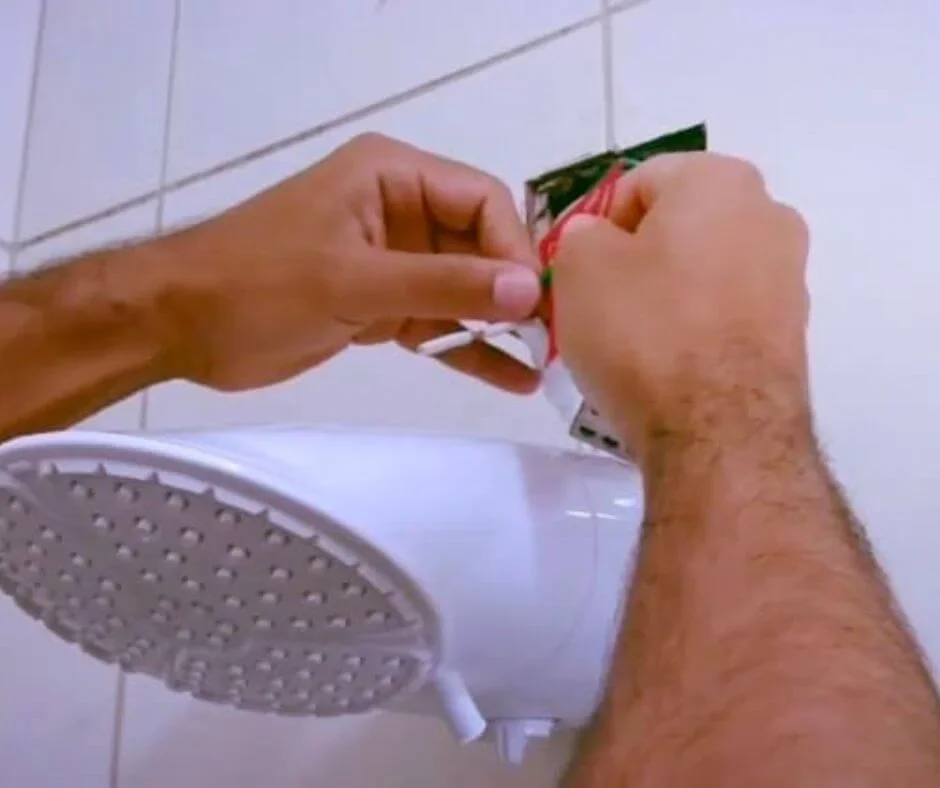

Passo 3: A Conexão Elétrica Segura

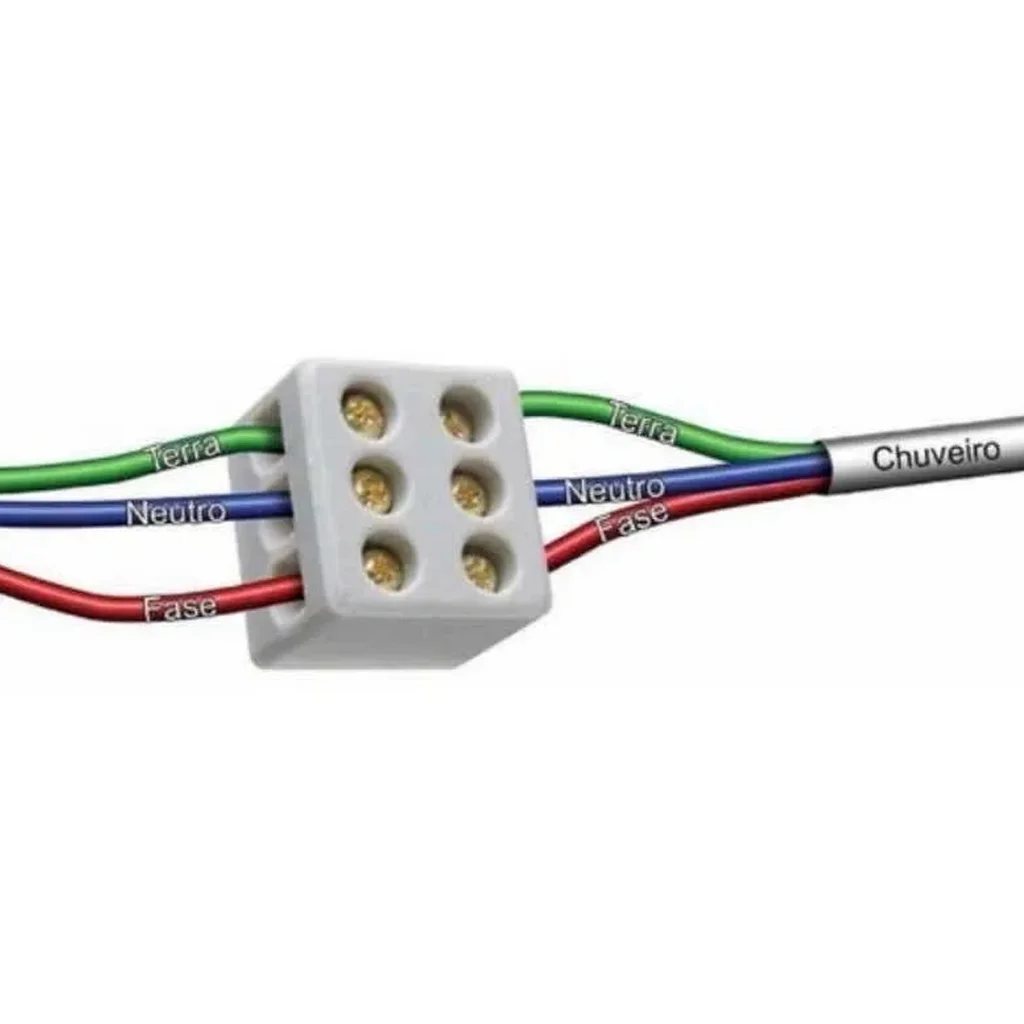

Conecte os fios da parede aos fios do chuveiro novo usando os conectores elétricos. Siga a padronização de cores:

Fio Terra: Conecte o fio verde (ou verde e amarelo) do chuveiro ao fio terra da sua instalação.

Fios Fase/Neutro: Conecte os outros dois fios do chuveiro aos fios correspondentes da parede. Em um conector, a ordem entre fase e neutro geralmente não importa.

Certifique-se de que os fios estão bem presos dentro dos conectores e que não há cobre exposto.

Passo 4: Instalação do Novo Chuveiro

Com os fios já conectados, posicione o chuveiro novo e rosqueie-o no cano, no sentido horário, até sentir que está firme.

Dica de Mestre: A grande maioria dos chuveiros modernos é de plástico. O aperto final deve ser feito apenas com a força das mãos. O uso de chaves de grifo ou outras ferramentas pode trincar a rosca do chuveiro e causar vazamentos.

Passo 5: O Teste Hidráulico e a Regra de Ouro

Abra o registro de água. Verifique cuidadosamente se não há nenhum vazamento na conexão entre o chuveiro e a parede.

A REGRA DE OURO PARA NÃO QUEIMAR A RESISTÊNCIA: Com o disjuntor ainda desligado, abra o registro do chuveiro e deixe a água fria correr por cerca de 1 minuto. Isso é VITAL para encher completamente a câmara de aquecimento do chuveiro. Ligar a resistência com a câmara vazia ou com ar fará com que ela queime instantaneamente.

Passo 6: Energização e Teste Final

Após deixar a água correr e sem vazamentos aparentes, feche o registro do chuveiro.

Vá até o quadro de distribuição e religue o disjuntor.

Volte ao banheiro e teste o chuveiro em suas diferentes temperaturas. Parabéns, missão cumprida!

FAQ: Dúvidas sobre Troca de Chuveiro

1. O que acontece se eu ligar um chuveiro 220V em uma rede 127V (e vice-versa)? Um chuveiro 220V em uma rede 127V simplesmente não terá força para aquecer a água direito. Já o contrário, um chuveiro 127V em uma rede 220V, é extremamente perigoso: a resistência queimará quase que instantaneamente, podendo causar um curto-circuito.

2. Posso usar apenas fita isolante para conectar os fios, sem um conector? Não é recomendado. Uma emenda direta (torcer os fios e passar fita) pode afrouxar com o tempo e o aquecimento, criando um ponto de mau contato, superaquecimento e risco de derretimento ou incêndio. Conectores de cerâmica ou de pressão (como os da Wago) são muito mais seguros e confiáveis.

3. O fio terra do chuveiro é realmente necessário? SIM, É ESSENCIAL. O fio terra é o principal dispositivo de segurança. Em caso de uma falha interna onde a corrente "fuja" para a carcaça do chuveiro, o terra desviará essa corrente para o solo e fará o disjuntor desarma, evitando que a pessoa que está no banho sofra um choque elétrico grave. Nunca instale um chuveiro sem conectar o terra corretamente.

Conclusão: A Confiança de um Trabalho Bem-Feito

Parabéns! Ao seguir este guia, você não apenas trocou um chuveiro. Você executou um procedimento técnico que envolveu conhecimento de hidráulica, elétrica e, o mais importante de tudo, de protocolos de segurança. É essa atenção meticulosa aos detalhes que define um trabalho de qualidade profissional e que garante a tranquilidade, o conforto e a segurança do seu lar.

Pronto para sua próxima missão de melhoria ou reparo em casa? Explore nossa linha completa de Ferramentas Isoladas, Materiais Elétricos e Hidráulicos na Minas Ferramentas e tenha a certeza de estar usando produtos de qualidade profissional em seus projetos.

Veja Também:

• Ferramentas Isoladas: o Guia para a Segurança do Eletricista
• Como Passar Fios em Conduítes

Saber como passar fios em conduítes não é apenas sobre ter força para puxar um cabo. É sobre técnica, planejamento meticuloso e um profundo respeito pelas normas que garantem a segurança e a eficiência de tudo o que virá depois. Um único cabo danificado pelo atrito, um conduíte sobrecarregado, uma curva mal planejada – esses são os detalhes ocultos que podem levar a falhas, superaquecimento e riscos graves no futuro.

Nas paredes de toda edificação, seja uma residência ou um complexo industrial, existe uma rede complexa e invisível que pulsa com a energia que alimenta nosso mundo. É o sistema circulatório da construção. E a tarefa de instalar esse sistema, de guiar os condutores elétricos por seus caminhos designados, é uma das artes mais cruciais e, muitas vezes, subestimadas da elétrica.

Nosso artigo vai te mostrar as melhores práticas profissionais, desde o planejamento estratégico ditado pela NBR 5410 até as ferramentas e técnicas de campo que separam uma instalação amadora de um trabalho de mestre.

Fase 1: O Planejamento Estratégico

Um puxamento de cabos bem-sucedido começa muito antes de se tocar no primeiro fio. Começa na prancheta e no conhecimento das normas.

O Momento Certo e a Limpeza do Terreno

A passagem dos fios deve ser uma das últimas etapas da obra civil. Os conduítes (eletrodutos) e as caixas de passagem devem estar completamente instalados, limpos e livres de detritos como cimento, gesso ou água. Tentar passar cabos em um duto sujo é a receita para danificar o isolamento e criar um enorme problema.

O Mapa do Caminho: Decifrando a NBR 5410

A norma ABNT NBR 5410 é a "bíblia" das instalações elétricas de baixa tensão. Para a passagem de cabos, ela estabelece duas regras de ouro:

A Regra da Taxa de Ocupação: Um erro comum é entupir um conduíte com o máximo de cabos possível. A norma é clara: a área total ocupada pelos cabos não deve ultrapassar 40% da área interna do eletroduto. Por quê?

Dissipação de Calor: Cabos em operação geram calor. O espaço livre é vital para que esse calor se dissipe, evitando o superaquecimento, o derretimento do isolamento e o risco de incêndio.

Manutenção Futura: O espaço livre permite futuras manutenções ou a passagem de novos cabos sem a necessidade de refazer toda a infraestrutura.

O Desafio das Curvas: A norma também orienta sobre o traçado. Para trechos retilíneos, o ideal é não ultrapassar 15 metros sem uma caixa de passagem. Para cada curva de 90°, essa distância máxima deve ser reduzida em 3 metros. Duas curvas de 90°? Seu trecho máximo cai para 9 metros. Isso ocorre porque cada curva aumenta exponencialmente o atrito e a força de tração necessária, elevando o risco de danos aos cabos.

A Escolha dos Condutores: Fio Sólido vs. Cabo Flexível

Embora ambos conduzam corrente da mesma forma para seções nominais iguais, na hora de passar no conduíte, o cabo flexível (formado por múltiplos filamentos finos) é imensamente superior. Sua maleabilidade facilita a passagem por curvas e reduz o atrito, tornando o trabalho mais rápido e seguro para a integridade do isolamento.

Fase 2: O Arsenal de Puxamento – Ferramentas e Materiais Essenciais

Força bruta não resolve um puxamento difícil. A técnica e as ferramentas certas, sim.

O Passa-Fio (Guia): O Desbravador do Caminho

É a ferramenta fundamental. Trata-se de uma guia flexível, porém firme, que é inserida no conduíte vazio para "pescar" os cabos na outra ponta.

Tipos Comuns:

Aço ("fita"): Muito resistente, ideal para trechos mais retos e longos.

Nylon ou Poliéster: Mais flexível, excelente para conduítes com muitas curvas.

Nylon com Alma de Aço: Combina a flexibilidade do nylon com a resistência à tração do aço, sendo uma opção muito versátil.

O Lubrificante para Cabos: O Segredo para Puxamentos Difíceis

Em trechos longos, com muitas curvas ou com alta taxa de ocupação, o atrito se torna um inimigo formidável. O lubrificante específico para cabos elétricos é a solução profissional.

Função: Ele cria uma película deslizante que reduz drasticamente o atrito entre os cabos e a parede do conduíte. Isso diminui a força de puxamento necessária em até 70%, protegendo o isolamento dos cabos contra rasgos e estiramento.

Importante: Nunca use detergente, vaselina ou óleos minerais! Esses produtos podem atacar quimicamente o PVC do isolamento dos cabos, causando ressecamento e rachaduras ao longo do tempo, o que compromete toda a segurança da instalação. Use sempre um lubrificante à base de água e quimicamente neutro.

Fase 3: A Execução Perfeita

Com o planejamento feito e as ferramentas em mãos, a execução se torna um processo metódico.

Inspeção: Verifique se as pontas do conduíte estão lisas, sem rebarbas que possam "morder" os cabos.

Passagem do Guia: Insira o passa-fio de uma ponta do conduíte até que ele saia na outra.

Preparação dos Cabos (A "Cabeça"): Na ponta que será puxada, descasque cerca de 10cm de cada cabo. Junte todos, torcendo-os juntos e prendendo firmemente no olhal do passa-fio. escalone o corte das pontas para diminuir o diâmetro da "cabeça". Enrole tudo com fita isolante de boa qualidade, criando uma ponta cônica e lisa para facilitar a entrada no duto.

Lubrificação: Aplique o lubrificante na "cabeça" dos cabos e, se possível, também na entrada do conduíte.

Puxamento Coordenado: Este é um trabalho para duas pessoas. Uma pessoa puxa o guia de forma firme e constante, enquanto a outra alimenta os cabos na outra ponta, desembaraçando-os e garantindo que eles entrem no duto sem dobras. A comunicação é chave.

Deixe a Sobra: Ao final, deixe uma sobra de cabos de pelo menos 15-20 cm em cada caixa de passagem. Essa sobra é essencial para realizar as conexões nos terminais de tomadas e interruptores com folga e segurança.

Fase 4: A Verificação de Segurança

Após o esforço do puxamento, é vital garantir que nenhum cabo foi danificado.

Inspeção Visual: Verifique se o isolamento dos cabos não apresenta cortes, rasgos ou áreas "esmagadas" nas pontas.

Teste de Continuidade: Com um multímetro, verifique se não há interrupção no condutor de uma ponta à outra.

Teste de Isolação (com Megômetro): Em instalações industriais, comerciais ou em qualquer projeto de alta responsabilidade, o teste com megômetro é fundamental. Ele aplica uma alta tensão ao cabo para medir a resistência do seu isolamento, sendo capaz de detectar microdanos que um multímetro comum não consegue, prevenindo fugas de corrente e futuros curtos-circuitos.

FAQ: Dúvidas Comuns sobre Como passar Fios em Conduítes

1. O que fazer quando o passa-fio ou os cabos ficam presos no meio do conduíte? Primeiro, pare de forçar para não piorar a situação. Tente um movimento de "vai e vem" para soltar. Se não funcionar, tente aplicar mais lubrificante pela ponta de entrada. Em último caso, pode ser necessário localizar o ponto de obstrução (geralmente uma curva muito fechada ou um amassado no duto) e, infelizmente, quebrar a parede para acessar e corrigir o problema. É por isso que o planejamento é tão crucial.

2. Como passar cabos em um conduíte que já tem fios dentro? Use um dos fios existentes como guia. Amarre o novo cabo (ou um passa-fio) no fio antigo e puxe-o com cuidado. Lembre-se sempre de respeitar a taxa máxima de ocupação de 40%. Se o duto já estiver no limite, a única solução segura é passar um novo conduíte.

3. Para um trecho muito longo, existe outra técnica além do passa-fio? Sim. Uma técnica profissional para dutos limpos é usar um aspirador de pó potente em uma ponta para sugar uma "rabiola" (um pequeno pedaço de espuma ou plástico leve amarrado a uma linha de nylon fina) que foi inserida na outra ponta. Uma vez que a linha de nylon passou, ela é usada para puxar uma corda mais forte, que por sua vez puxará os cabos.

Conclusão: A Assinatura Silenciosa do Profissional

A qualidade de uma instalação elétrica não está apenas nos componentes que vemos, como tomadas e luminárias. Ela reside, em grande parte, na integridade da infraestrutura oculta nas paredes. Um puxamento de cabos bem-executado, que respeita as normas, utiliza as ferramentas corretas e aplica a técnica apurada, é a garantia de um sistema elétrico seguro, eficiente e durável.

É a assinatura silenciosa de um profissional que domina seu ofício em todos os detalhes, garantindo a tranquilidade e a segurança do seu cliente por muitos anos.

Pronto para executar suas instalações com a máxima eficiência e segurança? Explore nossa linha completa de Materiais Elétricos na Minas Ferramentas e garanta o sucesso dos seus projetos do início ao fim.

Veja Também:

• Ferramentas Isoladas: o Guia para a Segurança do Eletricista
• Ferramentas para Eletricista: 9 Opções para o Profissional

As ferramentas isoladas não são apenas um item na caixa de ferramentas; elas são a armadura, o escudo que se interpõe entre a mão do profissional e o perigo iminente. Elas são a diferença entre um serviço bem-feito e um acidente grave.

Em um canteiro de obras ou em uma planta industrial, os riscos são visíveis: altura, peso, ruído. Mas para o eletricista, o maior perigo é invisível, silencioso e implacável: a corrente elétrica. Trabalhar com eletricidade é uma dança constante com uma força poderosa, onde um único erro, um único ponto de contato, pode ter consequências devastadoras.

Muitos acreditam que qualquer ferramenta com cabo emborrachado oferece proteção, um engano perigoso que pode custar caro. Neste artigo, vamos mergulhar fundo no universo das ferramentas isoladas, desvendando a ciência por trás da proteção, decodificando as normas que salvam vidas e ajudando você a montar o arsenal correto para a sua missão, seja ela qual for.

Por que Isolar? A Ciência por Trás da Sua Segurança

O corpo humano é um excelente condutor de eletricidade. Quando um eletricista toca um condutor energizado (fase) com uma ferramenta comum e, ao mesmo tempo, está em contato com um ponto de potencial diferente (como o neutro ou o terra), seu corpo se torna o caminho para a corrente elétrica. É isso que define o choque elétrico.

Uma ferramenta isolada é projetada para quebrar esse caminho. Como funciona?

O Material: Ela é fabricada com uma ou mais camadas de materiais dielétricos (que não conduzem eletricidade), como polímeros especiais, sobre a parte metálica que o operador segura.

A Barreira: Essa camada de isolamento cria uma barreira de altíssima resistência elétrica. A corrente, que sempre busca o caminho mais fácil, não consegue "pular" essa barreira para chegar à mão do profissional, mantendo-o seguro mesmo em contato direto com um circuito energizado.

É por isso que a qualidade e a integridade dessa camada isolante são uma questão de vida ou morte.

Decifrando a Segurança: Entendendo as Normas NR10 e VDE

Não basta a ferramenta parecer isolada. Ela precisa ser certificada para tal. No mundo da elétrica, duas siglas são fundamentais.

NR10: A Lei da Segurança no Brasil

A Norma Regulamentadora 10 é a lei brasileira que estabelece as condições mínimas de segurança para todos que trabalham com instalações elétricas. Ela exige que todas as ferramentas manuais utilizadas em trabalhos com circuitos energizados sejam isoladas. A NR10 não é uma "opção"; é uma obrigação legal que visa proteger a vida do trabalhador. Ela define o "o quê" você precisa para trabalhar em conformidade com a lei.

VDE: O Padrão Ouro da Qualidade Mundial

Se a NR10 é a lei, a certificação VDE (Verband der Elektrotechnik) é o selo de qualidade que garante que a lei será cumprida com a máxima segurança. A VDE é uma das instituições de teste e certificação mais rigorosas do mundo, com sede na Alemanha. Para que uma ferramenta receba o selo VDE, ela passa por uma bateria de testes extremos:

Teste de Tensão: Cada ferramenta é testada individualmente em um banho de água com uma tensão de 10.000 Volts, garantindo uma margem de segurança absurda para o trabalho aprovado em 1.000 Volts.

Teste de Aderência: Verifica se a camada de isolamento não se soltará do metal.

Teste de Impacto: A ferramenta é resfriada a temperaturas negativas e submetida a impactos para garantir que o isolamento não trinque.

Teste de Inflamabilidade: Verifica se o material isolante não propaga chamas.

Ao escolher uma ferramenta com o selo VDE 1000V, você não está apenas comprando um alicate ou uma chave; está adquirindo uma apólice de seguro testada sob as condições mais severas.

O Arsenal Essencial do Eletricista

Cada ferramenta na maleta de um eletricista tem uma função. E sua versão isolada é a única que deveria ser usada em painéis ou circuitos ativos.

Alicate Universal Isolado: O "faz-tudo". Usado para segurar, torcer, dobrar e cortar fios e cabos. A isolação garante que o operador possa manusear um fio de fase sem risco.

Alicate de Corte Diagonal Isolado (Alicate de Corte): Essencial para cortar fios e cabos com precisão. A isolação é crítica, pois muitas vezes o corte é feito em um fio energizado dentro de uma caixa de passagem ou painel.

Alicate de Bico (Meia-Cana) Isolado: Indispensável para trabalhar em locais apertados, como painéis de comando e bornes de disjuntores, permitindo segurar e dobrar fios com precisão cirúrgica.

Chaves de Fenda e Phillips Isoladas: São as ferramentas mais usadas para apertar e soltar parafusos em disjuntores, tomadas e terminais. A haste da chave é totalmente revestida, deixando apenas a ponta metálica exposta, garantindo segurança máxima.

O Kit Certo para Cada Missão: Qual Eletricista é Você?

Embora todos os eletricistas precisem de ferramentas isoladas, o tipo de trabalho define as necessidades específicas.

O Eletricista Residencial e Predial: Trabalha primariamente com baixa tensão (127V/220V). Seu kit básico deve conter o arsenal essencial (alicates e chaves) com certificação VDE 1000V. A segurança aqui é fundamental, pois ele lida com instalações que serão usadas por leigos.

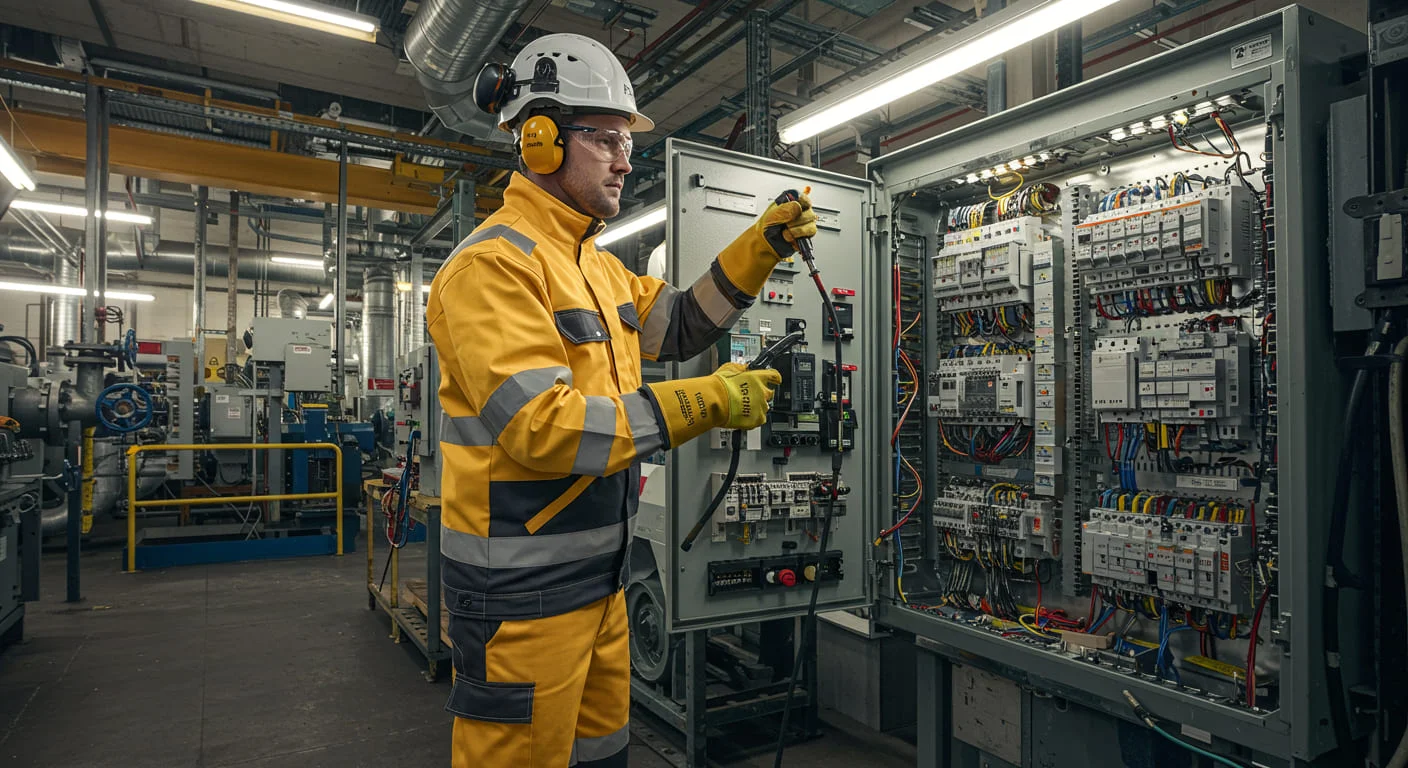

O Eletricista de Manutenção Industrial: Lida com tensões mais altas (220V/380V/440V) e ambientes mais complexos, com motores, painéis de comando e alta umidade. Para este profissional, o uso de ferramentas VDE 1000V não é apenas uma boa prática, é uma necessidade absoluta. Ele também pode precisar de ferramentas isoladas mais específicas, como chaves fixas ou soquetes isolados.

O Eletricista de Alta Tensão (Linha Viva): Este é o nível mais extremo. Profissionais que trabalham em redes de distribuição (SEP - Sistema Elétrico de Potência) utilizam ferramentas com isolamento ainda mais robusto, além de uma série de outros EPIs e EPCs, como varas de manobra e luvas de alta tensão. As ferramentas VDE são o ponto de partida, mas o conjunto de equipamentos de segurança é muito mais amplo.

Da Fita Isolante ao VDE: Uma Breve História da Evolução da Segurança

A preocupação com a segurança elétrica nem sempre foi tão rigorosa. No início do século XX, com a expansão da eletricidade, os primeiros eletricistas eram verdadeiros "desbravadores" que confiavam em técnicas arriscadas. A prática comum era enrolar panos ou fita de tecido nos cabos das ferramentas, ou confiar apenas em grossas luvas de borracha. Acidentes eram trágicos e frequentes.

Foi a industrialização pesada na Alemanha, com suas redes elétricas complexas, que impulsionou a necessidade de um padrão de segurança confiável, culminando na criação da norma VDE. No Brasil, o grande marco foi a criação da NR10 em 1978 (e suas atualizações posteriores), que finalmente estabeleceu um padrão legal para a segurança em serviços elétricos, tornando o uso de equipamentos certificados uma obrigação. Essa evolução transformou a profissão, salvando incontáveis vidas e dignificando o trabalho do eletricista.

FAQ: Perguntas Frequentes Sobre Ferramentas Isoladas

1. O que significa o símbolo de dois triângulos em uma ferramenta? Este é o símbolo internacional para "dupla isolação". Em ferramentas elétricas (como furadeiras), significa que a ferramenta tem uma camada de isolamento funcional e uma segunda camada de proteção suplementar. Em ferramentas manuais, reforça a natureza protetora do equipamento.

2. Posso usar uma ferramenta isolada que teve o isolamento danificado (trincado ou cortado)? NUNCA. Uma vez que a barreira de isolamento é comprometida, a ferramenta perde completamente sua função de segurança e deve ser imediatamente descartada e substituída.

3. Ferramentas com cabo emborrachado comum protegem contra choque? Não. O cabo emborrachado de ferramentas comuns serve apenas para conforto e ergonomia (melhor pegada). Ele não é feito de material dielétrico certificado e não oferece nenhuma proteção garantida contra choque elétrico.

4. Como devo cuidar das minhas ferramentas isoladas? Armazene-as separadamente de ferramentas com pontas ou arestas cortantes que possam danificar o isolamento. Limpe-as apenas com um pano úmido e sabão neutro, nunca com solventes. Inspecione visualmente o isolamento antes de cada uso.

Conclusão: Mais que uma Ferramenta, um Equipamento para a Vida

Na caixa de ferramentas de um eletricista, as ferramentas isoladas ocupam um lugar de honra. Elas não são definidas pela força que aplicam ou pelo parafuso que apertam, mas pela vida que protegem. São o resultado de mais de um século de engenharia e de lições aprendidas, muitas vezes, da forma mais dura.

Investir em um conjunto de ferramentas isoladas de alta qualidade e certificadas não é um custo, é a decisão mais inteligente que um profissional da área pode tomar. É o compromisso com a sua própria segurança, com a qualidade do seu trabalho e com a tranquilidade de voltar para casa, todos os dias, em segurança.

Leve sua segurança a sério. Explore nossa categoria completa de Ferramentas Isoladas VDE 1000V na Minas Ferramentas e equipe-se com a proteção e a confiança que sua profissão exige.

Veja Também:

• Ferramentas para Eletricista: 9 Opções para o Profissional
• 7 Dicas infalíveis para Passagem de Fios Elétricos em Conduítes

Entender os diferentes tipos de eletricista é fundamental não apenas para quem deseja ingressar e se especializar na profissão, mas também para quem precisa contratar o serviço certo para a necessidade correta. Contratar um eletricista residencial para uma falha em um comando de motor trifásico é tão inadequado quanto chamar um eletricista industrial para trocar um chuveiro.

Quando pensamos em um eletricista, a imagem que vem à mente é, muitas vezes, a do profissional que resolve um problema em nossa casa. No entanto, o termo "eletricista" abrange um vasto universo de especializações, cada uma com seus próprios desafios, ambientes de trabalho e um conjunto único de habilidades e ferramentas. A elétrica é uma força que move desde o liquidificador em nossa cozinha até os robôs de uma linha de montagem, e para cada um desses mundos, existe um especialista.

Neste guia definitivo da Minas Ferramentas, vamos explorar os cinco principais campos de batalha do profissional da elétrica. Vamos desvendar a missão, o dia a dia e Ferramentas Essenciais de cada especialista, traçando um mapa completo para você entender e navegar neste fascinante e vital setor.

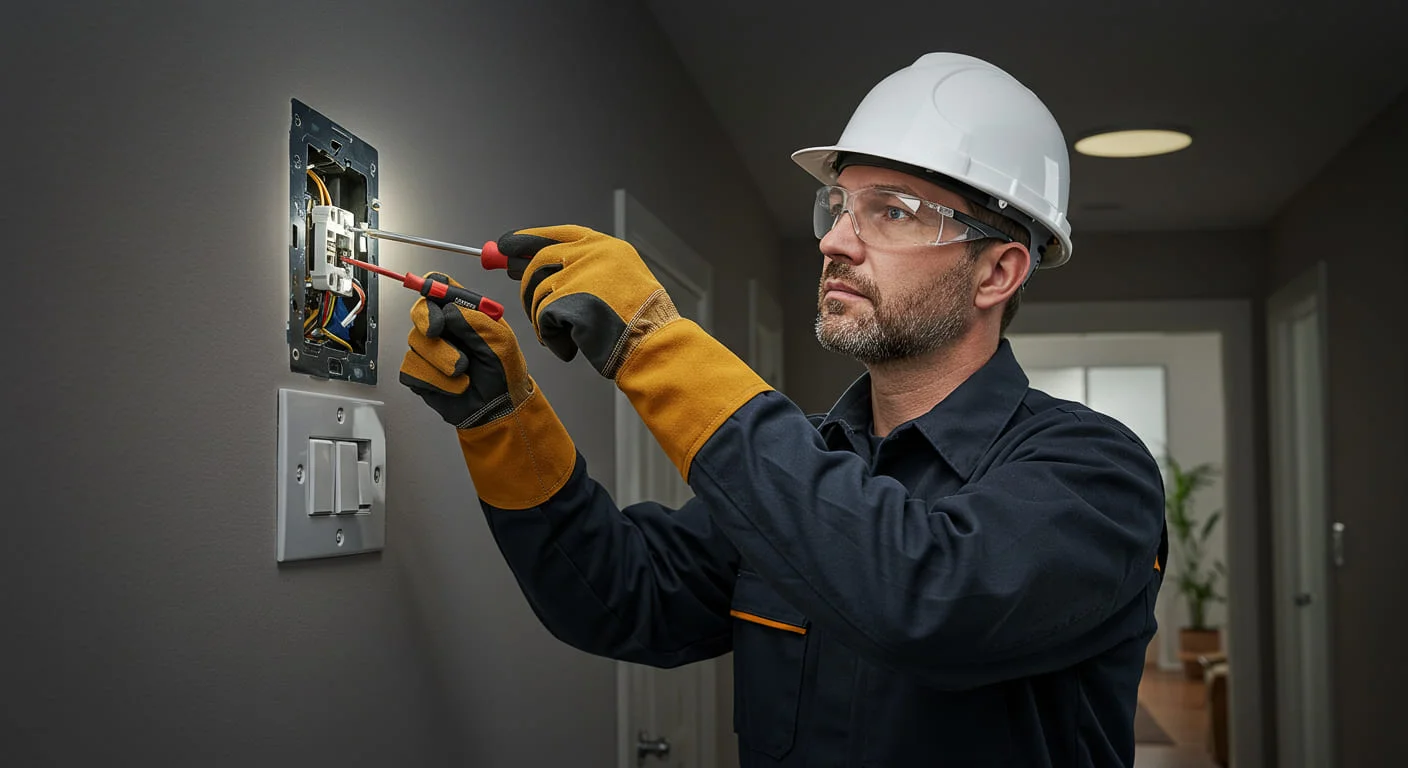

1. O Eletricista Residencial: O Guardião do Conforto e da Segurança do Lar

Este é o especialista com quem a maioria das pessoas tem contato. O eletricista residencial é o profissional que projeta, instala, mantém e repara as instalações elétricas de casas, apartamentos e pequenos comércios.

O que Faz no Trabalho

Seu trabalho é garantir que a energia chegue de forma segura e eficiente a todos os pontos de uma residência. Ele atua em obras novas, desde a passagem dos conduítes até a instalação de tomadas e luminárias, e também em reformas e manutenções corretivas. Seu "campo de batalha" são os lares, onde a segurança da família é a prioridade máxima.

Desafios do Dia a Dia:

Diagnosticar e solucionar curtos-circuitos e disjuntores que desarmam.

Instalar chuveiros elétricos, ventiladores de teto e luminárias.

Trocar tomadas e interruptores antigos pelo novo padrão.

Dimensionar e instalar novos circuitos para equipamentos de alta potência, como ar-condicionado.

Realizar a adequação do quadro de distribuição, instalando dispositivos de proteção como DR e DPS.

Ferramentas Essenciais:

O kit do eletricista residencial precisa ser versátil e, acima de tudo, seguro.

Ferramentas Manuais Isoladas (VDE 1000V): Alicate universal, de corte diagonal, de bico e um jogo completo de chaves de fenda e Phillips. Esta é a sua armadura.

Instrumentos de Medição Básicos: Um bom multímetro digital para medir tensão e continuidade e um detector de tensão por aproximação para verificações rápidas de segurança.

Ferramentas de Instalação: Passa-fio, alicate desencapador de fios e trena.

Ferramentas Elétricas Portáteis: Furadeira/parafusadeira a bateria.

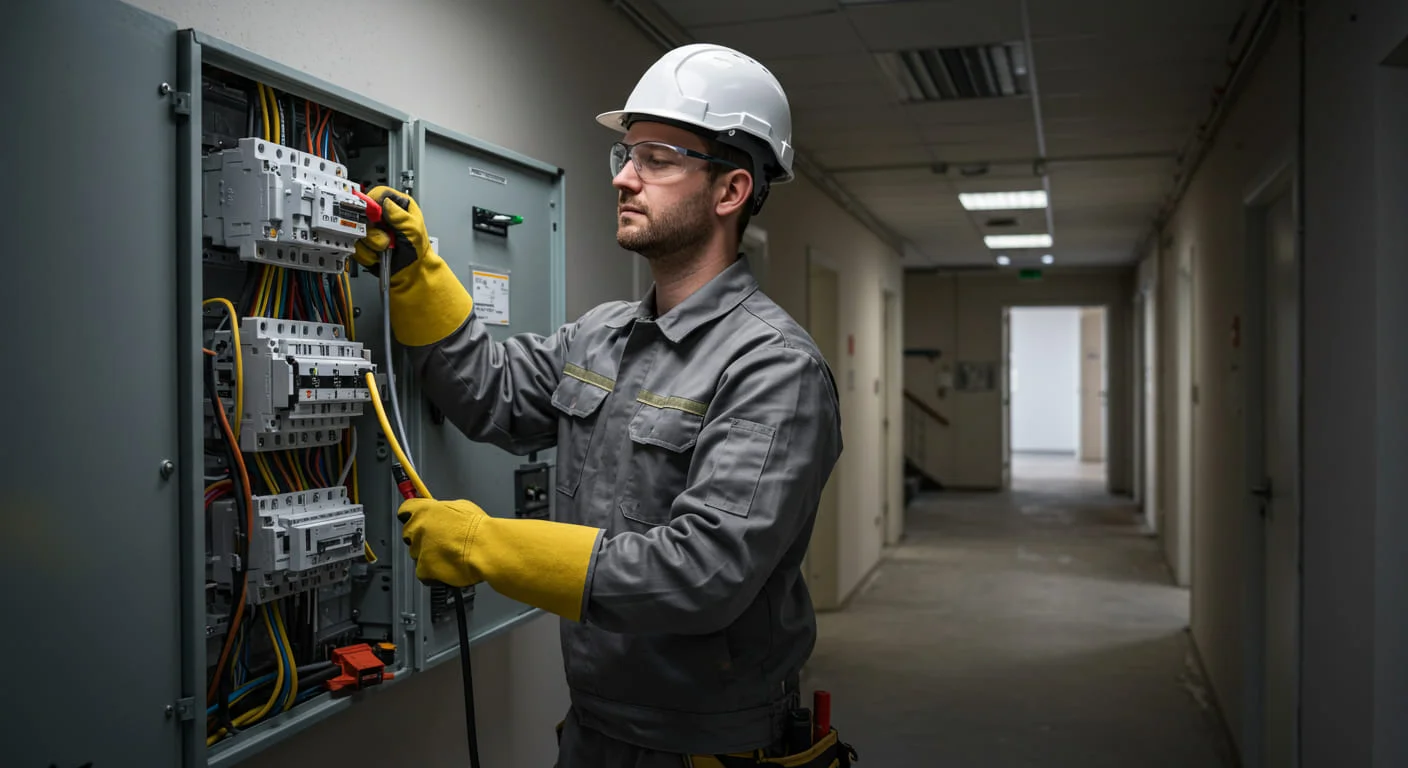

2. O Eletricista Predial: O Maestro da Infraestrutura Vertical

Embora também lide com baixa tensão, o eletricista predial opera em uma escala muito maior e mais complexa que o residencial. Ele é o responsável pela infraestrutura elétrica das áreas comuns de edifícios residenciais, comerciais, shoppings, hospitais e escolas.

O que Faz no Trabalho

Sua missão é garantir o funcionamento de sistemas que servem a centenas ou milhares de pessoas simultaneamente. Ele cuida das prumadas elétricas que sobem pelos andares, dos quadros gerais de distribuição (QGBTs), e dos sistemas que garantem a funcionalidade e segurança do edifício como um todo.

Desafios do Dia a Dia:

Manutenção e instalação de sistemas de iluminação de emergência e sensores de presença.

Instalação e reparo de bombas de água e sistemas de pressurização.

Manutenção dos quadros de comando de portões automáticos e elevadores.

Dimensionamento e passagem de cabos de grande bitola pelas prumadas do prédio.

Diagnóstico de falhas em sistemas de interfonia e controle de acesso.

Ferramentas Essenciais:

O eletricista predial utiliza o kit básico do residencial, mas com adições para lidar com a maior escala.

Alicate Amperímetro: Essencial para medir a corrente de motores de bombas e elevadores sem interromper o circuito.

Megômetro (Medidor de Isolação): Ferramenta crucial para testar a integridade do isolamento dos cabos das prumadas, prevenindo fugas de corrente.

Ferramentas de Força: Chaves de boca e soquetes de maior calibre para os barramentos dos quadros gerais.

Passa-fio de Aço: Mais robusto, para vencer os longos e, por vezes, difíceis percursos dos conduítes prediais.

3. O Eletricista Industrial: O Especialista no Coração da Produção

Este é o universo da força e da automação. O eletricista industrial trabalha no ambiente mais exigente e complexo, lidando com máquinas de alta potência, motores trifásicos, automação e controle.

O que Faz no Trabalho

A missão do eletricista industrial é manter a planta produtiva funcionando. Uma parada não programada em uma linha de produção pode custar milhões, portanto seu trabalho é tanto corretivo quanto preventivo. Ele atua em fábricas, refinarias, usinas e qualquer ambiente com maquinaria pesada.

Desafios do Dia a Dia:

Instalação e manutenção de motores elétricos trifásicos e seus acionamentos (partida direta, estrela-triângulo).

Programação e diagnóstico de falhas em Inversores de Frequência e Soft-Starters.

Montagem e manutenção de Painéis de Comando e Centros de Controle de Motores (CCMs).

Leitura e interpretação de diagramas elétricos complexos.

Manutenção de sistemas de iluminação industrial e redes de alta tensão (acima de 1000V) dentro da planta.

Ferramentas Essenciais:

Seu arsenal é o mais especializado e robusto.

Instrumentos de Medição Avançados: Multímetro True RMS (para medir com precisão em circuitos com inversores), alicate amperímetro de alta corrente, tacômetro (para medir a rotação de motores) e, em muitos casos, um termovisor para identificar pontos de aquecimento em painéis.

Ferramentas de Automação: Chaves de fenda de precisão para bornes de CLPs (Controlador Lógico Programável).

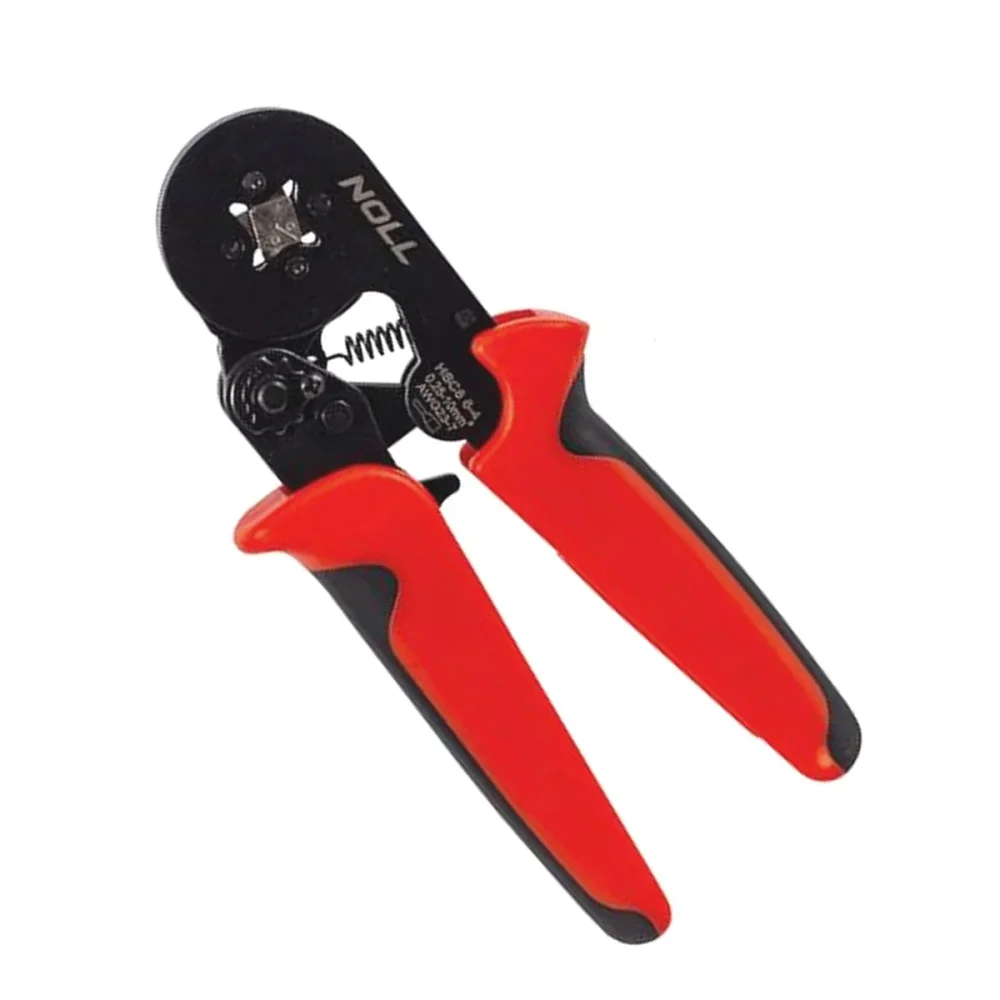

Alicate de Crimpagem para Terminais Industriais: Para garantir conexões perfeitas em cabos de comando e potência.

Chaves e Soquetes Robustos: Para a montagem mecânica de painéis e fixação de equipamentos pesados.

4. O Eletrotécnico: A Mente por Trás do Sistema

É importante esclarecer: Eletrotécnico não é um "tipo" de eletricista como os outros, mas sim um nível de formação técnica. Enquanto o eletricista foca na instalação e execução, o técnico em eletrotécnica é, muitas vezes, o cérebro por trás da operação.

O que Faz no Trabalho

A missão do eletrotécnico é projetar, planejar, supervisionar e diagnosticar. Ele pode atuar em qualquer um dos campos (residencial, predial, industrial), mas com um foco mais estratégico.

Projetos: Ele desenvolve projetos elétricos no AutoCAD, dimensiona circuitos, especifica materiais e elabora o memorial descritivo da instalação.

Supervisão e Liderança: Ele pode liderar equipes de eletricistas em grandes obras, garantindo que o projeto seja executado conforme as normas.

Manutenção Preditiva e Preventiva: Ele cria e gerencia planos de manutenção para indústrias e grandes edifícios, utilizando instrumentos para prever falhas antes que aconteçam.

Diagnósticos Complexos: Quando uma falha é intermitente ou de difícil solução, o eletrotécnico entra em cena com seu conhecimento aprofundado para analisar o problema.

Ferramentas Essenciais:

As ferramentas mais importantes do eletrotécnico são o conhecimento profundo das normas (NR10, NBR 5410, etc.), softwares de projeto (como o AutoCAD) e instrumentos de análise de alta precisão, como analisadores de energia e osciloscópios portáteis.

5. O Eletricista de Automóveis: O Especialista da Corrente Contínua

Este profissional habita um mundo à parte: o da corrente contínua (DC) de baixa tensão (geralmente 12V ou 24V). Ele é o mestre dos complexos chicotes elétricos que dão vida aos veículos.

O que Faz no Trabalho

Sua missão é diagnosticar e reparar falhas em todo o sistema elétrico de carros, caminhões e motos, além de instalar acessórios. Seu campo de batalha são as oficinas, concessionárias e centros automotivos.

Desafios do Dia a Dia:

Diagnosticar problemas de partida, falhas no sistema de carga (alternador e bateria).

Reparo em sistemas de iluminação, vidros elétricos e travas.

Instalação de sistemas de som, alarmes e rastreadores.

Diagnóstico de falhas em sistemas de injeção eletrônica, ABS e airbags com o uso de scanners.

O desafio crescente: manutenção de veículos híbridos e elétricos.

Ferramentas Essenciais:

Seu kit de ferramentas é único.

Multímetro Automotivo: Com escalas específicas para os testes do setor.

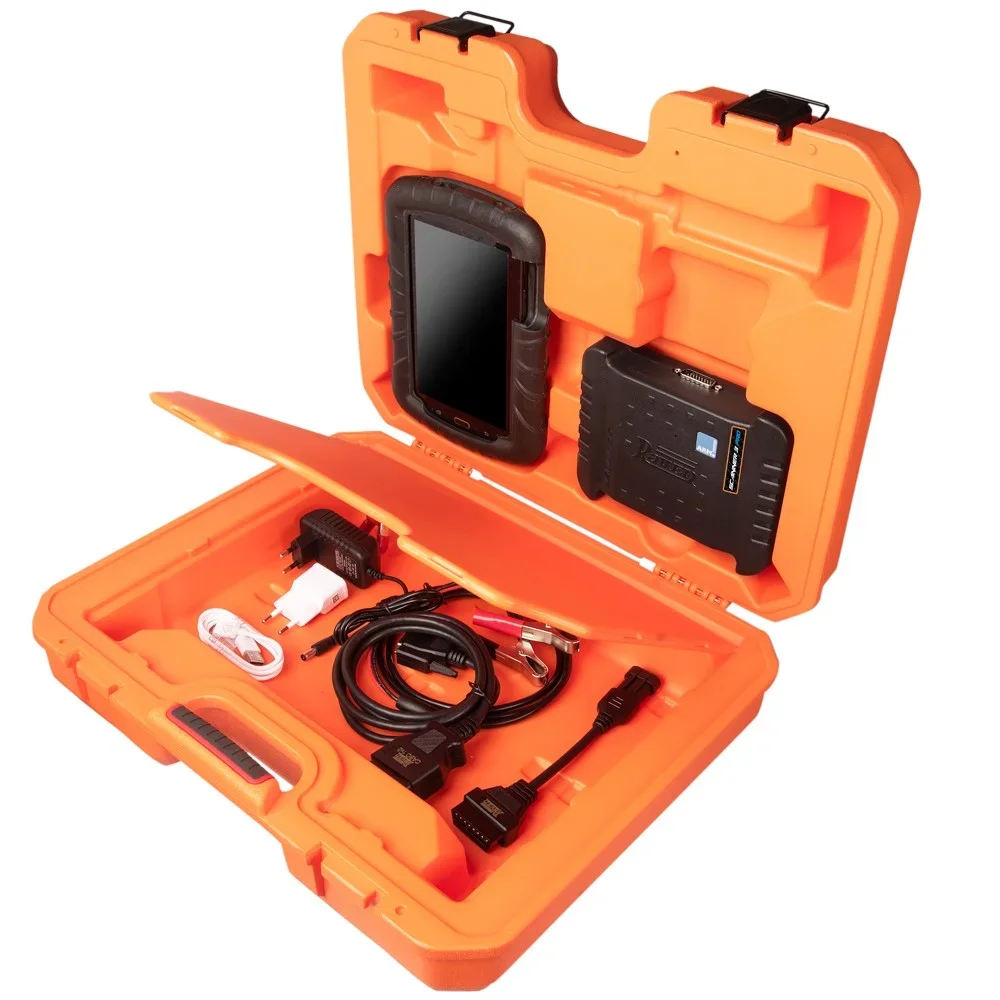

Scanner de Diagnóstico (OBD2): A ferramenta mais importante para "conversar" com a central eletrônica do carro e ler os códigos de falha.

Lâmpada de Teste (Caneta de Polaridade): Para verificações rápidas de positivo e negativo.

Ferro de Solda e Estanho: Para reparos em chicotes e componentes eletrônicos.

Alicate para Crimpar Terminais Automotivos: Essencial para garantir conexões firmes e livres de oxidação.

FAQ: As Dúvidas da Carreira Elétrica

1. Qual a formação necessária para cada área? Para atuar como eletricista instalador (residencial, predial), cursos profissionalizantes (como os do SENAI) são o caminho ideal. Para a área industrial e para se tornar Eletrotécnico, o curso técnico de nível médio em Eletrotécnica é necessário. Para a área automotiva, existem cursos específicos de elétrica de autos.

2. Qual área tem a melhor remuneração? Geralmente, as áreas que exigem maior especialização e lidam com maior complexidade e risco, como a industrial e a de média/alta tensão (desempenhadas por eletrotécnicos), tendem a oferecer salários mais altos.

3. É possível um profissional atuar em mais de uma área? Sim, é comum. Muitos eletricistas residenciais também fazem trabalhos prediais. Um eletrotécnico industrial pode, eventualmente, fazer um projeto residencial complexo. No entanto, a especialização é o que leva à excelência e ao reconhecimento no mercado.

Conclusão: A Escolha do seu Caminho na Eletricidade

O universo da elétrica é vasto, desafiador e repleto de oportunidades para quem busca se especializar. Cada tipo de eletricista desempenha um papel vital na nossa sociedade, garantindo desde o conforto do nosso lar até a produtividade da nossa indústria.

Entender as nuances de cada especialização é o primeiro passo para uma carreira de sucesso. E, independentemente do caminho escolhido, uma verdade permanece universal: um profissional de elite se define pelo seu conhecimento, pelo seu compromisso com a segurança e pela qualidade intransigente do seu arsenal de ferramentas.

Pronto para equipar a sua especialidade com o que há de melhor? Navegue pelas categorias da Minas Ferramentas e encontre as Ferramentas Isoladas, Instrumentos de Medição e Acessórios perfeitos para cada tipo de eletricista.

Veja Também:

• Ferramentas Isoladas: o Guia para a Segurança do Eletricista
• Como Passar Fios em Conduítes

Este guia foi criado para detalhar as ferramentas para eletricistas que todo profissional de elite deve possuir. Iremos além de uma lista básica, mergulhando na função, na tecnologia e na importância vital de cada item para garantir não apenas um serviço impecável, mas a sua segurança em primeiro lugar.

O eletricista é o profissional que lida, diariamente, com uma força que não se pode ver, cheirar ou ouvir, mas cujo poder é imenso: a eletricidade. Em sua profissão, não há espaço para improvisos, "achismos" ou ferramentas inadequadas. Cada conexão, cada diagnóstico e cada reparo exige precisão absoluta e, acima de tudo, uma confiança inabalável em seu equipamento.

Para um eletricista, as ferramentas não são apenas instrumentos de trabalho; elas são a sua primeira e mais importante linha de defesa. São extensões de suas mãos, projetadas para interagir com o perigo de forma controlada e segura. A diferença entre um serviço de excelência e um acidente grave reside, muitas vezes, na qualidade e na adequação do seu arsenal.

Fase 1 – Ferramentas de Diagnóstico e Medição

Antes de qualquer intervenção, o primeiro passo é entender o cenário. Um profissional nunca assume que um circuito está desenergizado; ele verifica. Ferramentas de diagnóstico são os "olhos" do eletricista, permitindo uma análise segura e precisa.

Detector de Tensão por Aproximação

Esta é, talvez, a ferramenta que mais previne acidentes. Antes mesmo de tocar em um fio ou componente, o detector de tensão verifica a presença de corrente alternada (AC) sem contato físico.

Como Funciona: Basta aproximar a ponta do detector de um cabo, tomada ou disjuntor. Se houver tensão, ele emitirá um alerta sonoro e visual (luz).

Por que é Essencial: É o seu "sinal de alerta" instantâneo, a forma mais rápida e segura de confirmar se um circuito está vivo antes de iniciar o trabalho.

Dica de Mestre: Preste atenção na Classificação de Categoria (CAT). Um detector CAT IV 1000V, como os da Fluke, é projetado para o mais alto nível de segurança, podendo ser usado com confiança até mesmo em pontos de entrada de energia e instalações externas.

Multímetro Digital e Alicate Amperímetro

São os "laboratórios portáteis" do eletricista, essenciais para diagnósticos precisos.

Multímetro Digital: A ferramenta de medição universal. Ele mede com precisão Tensão (Volts), Corrente (Amperes) e Resistência (Ohms). É indispensável para testar componentes, verificar a tensão exata de um circuito e diagnosticar falhas.

Alicate Amperímetro: Sua grande vantagem é a capacidade de medir a corrente elétrica sem precisar interromper o circuito. Basta "abraçar" o fio com a garra do alicate. Isso é crucial para verificar a carga de motores, sistemas de ar condicionado e painéis em pleno funcionamento.

Marcas de Destaque: A Minipa é uma referência no mercado brasileiro, oferecendo instrumentos com excelente precisão, durabilidade e uma ótima relação custo-benefício, ideais para o dia a dia do profissional.

Fase 2 – Ferramentas Manuais Isoladas

Quando o trabalho exige a manipulação de fios e componentes em áreas potencialmente energizadas, não há negociação: as ferramentas manuais devem ser isoladas e certificadas.

O Padrão VDE 1000V

Um cabo emborrachado comum NÃO é um isolante. As ferramentas isoladas genuínas possuem certificações rigorosas, sendo a VDE 1000V o padrão ouro mundial. Isso significa que cada ferramenta foi testada individualmente a 10.000 Volts, garantindo uma margem de segurança absurda para trabalhos em circuitos de até 1.000 Volts.

Os Alicates – Força e Precisão Isoladas

Alicate Universal Isolado: O coringa para segurar, torcer e cortar fios.

Alicate de Corte Diagonal Isolado: Para cortes limpos e precisos em cabos de cobre.

Alicate de Bico (Meia-Cana) Isolado: Indispensável para alcançar e manipular fios em locais apertados, como quadros de comando.

As Chaves – O Torque Seguro

Jogo de Chaves de Fenda e Phillips Isoladas: Essenciais para trabalhar em parafusos de disjuntores, tomadas, interruptores e bornes de conexão. A haste isolada protege contra contatos acidentais com outras partes energizadas do painel.

Marcas de Destaque: Quando se fala em ferramentas manuais de alta performance e segurança, a Gedore é uma referência global. Seus jogos de chaves isoladas, que atendem à norma internacional EN60900, são sinônimo de confiabilidade e durabilidade para o eletricista que não abre mão da qualidade.

Fase 3 – O Sistema de Suporte

De nada adianta ter as melhores ferramentas se elas estão desorganizadas, se perdem ou se danificam por estarem jogadas. Uma boa organização é sinal de profissionalismo e otimiza o tempo de trabalho.

Mala, Bolsa ou Cinto para Ferramentas

A escolha depende do estilo de trabalho de cada profissional.

Malas e Caixas Rígidas: Oferecem máxima proteção para as ferramentas, especialmente para os delicados instrumentos de medição.

Bolsas e Mochilas de Lona: São mais leves e flexíveis. Uma bolsa de qualidade, como a Mala de Poliéster da Irwin, oferece múltiplas vantagens:

Organização: Com diversos bolsos internos e externos, cada ferramenta tem seu lugar, facilitando a localização rápida.

Durabilidade: Materiais resistentes e costuras reforçadas para aguentar o peso e o dia a dia da obra.

Proteção: Uma base emborrachada ou de plástico rígido, como no modelo da Irwin, protege as ferramentas da umidade e sujeira do chão, aumentando a vida útil de todo o seu arsenal.

FAQ: As Dúvidas comuns sobre Ferramentas para Eletricistas

1. O que significa a classificação CAT (CAT II, CAT III, CAT IV) nos aparelhos de medição? É uma norma de segurança internacional que classifica os instrumentos pela sua capacidade de suportar picos de tensão (transientes) em diferentes pontos de uma instalação elétrica. Resumidamente: CAT II para tomadas e cargas finais; CAT III para painéis de distribuição; e CAT IV para a entrada de energia e áreas externas. Usar um multímetro com a classificação CAT errada é extremamente perigoso.

2. Posso usar uma ferramenta isolada que caiu de uma grande altura ou que tem um corte no cabo? NÃO, NUNCA. O isolamento pode ter sofrido microfissuras internas, invisíveis a olho nu, que comprometem totalmente a segurança. Qualquer ferramenta isolada que sofra um impacto severo ou tenha seu isolamento danificado deve ser imediatamente retirada de uso e substituída.

3. Por que não devo usar ferramentas comuns mesmo que eu esteja usando luvas isolantes? Por um princípio de redundância de segurança. A luva é seu EPI (Equipamento de Proteção Individual), a ferramenta isolada é seu EPC (Equipamento de Proteção Coletiva, no contexto da ferramenta). Se uma camada de proteção falhar (a luva rasgar, por exemplo), a outra ainda estará lá para proteger sua vida. Profissionais não contam com uma única camada de segurança.

Conclusão: O Eletricista Profissional e seu Arsenal de Confiança

O arsenal de um eletricista profissional é um sistema integrado de diagnóstico, manipulação e segurança. Cada peça, da mais simples chave de fenda isolada ao mais complexo alicate amperímetro, desempenha um papel vital em permitir que ele domine, com segurança, a energia que move o nosso mundo.

Investir em ferramentas de alta qualidade, de marcas confiáveis e com as certificações corretas não é um custo — é o alicerce de uma carreira sólida, a expressão do seu profissionalismo e a garantia da sua integridade física.

Pronto para montar ou atualizar seu arsenal com a máxima segurança e performance? Explore nossa categoria completa de Ferramentas para Eletricistas na Minas Ferramentas e encontre tudo o que um profissional de verdade precisa para trabalhar com confiança e excelência.

Veja Também:

• Ferramentas Isoladas: o Guia para a Segurança do Eletricista
• 7 Dicas infalíveis para Passagem de Fios Elétricos em Conduítes
