Dominar a arte de como fazer emendas em fios elétricos não é um detalhe técnico, é o fundamento da segurança elétrica. Uma emenda perfeita precisa atender a três critérios sagrados:
Conexão Elétrica Perfeita: Resistência de contato praticamente nula, para não gerar calor.
Resistência Mecânica: Forte o suficiente para não se soltar com vibrações ou movimentos.
Isolação Impecável: Totalmente protegida para evitar qualquer risco de contato acidental.
Em uma instalação elétrica, o perigo muitas vezes não mora no que se vê, mas no que está oculto dentro de uma caixa de passagem ou sob camadas de fita isolante: a emenda. Uma conexão malfeita é uma "bomba-relógio" silenciosa, um ponto de alta resistência que gera calor, causa perdas de energia, derrete o isolamento e, no pior dos cenários, inicia um incêndio.
Este artigo vai além do simples "torcer e isolar". Vamos mergulhar na ciência da conexão perfeita, nas técnicas consagradas pela tradição e nas soluções modernas que garantem uma instalação segura, eficiente e duradoura.
Fase 1: O Protocolo de Segurança e o Arsenal Essencial
Antes de tocar em qualquer fio, a segurança é a prioridade absoluta.
Passo Zero: Energia Desligada e Verificada
Desligue o Disjuntor: Vá ao quadro de distribuição e desligue o disjuntor do circuito em que você irá trabalhar. Na dúvida, desligue o geral.
Sinalize: Coloque um aviso ou um cadeado no disjuntor para que ninguém o religue acidentalmente.
Verifique a Ausência de Tensão: Use uma chave de teste ou um multímetro para confirmar que os fios estão, de fato, desenergizados. Este passo é inegociável.
Ferramentas para a Conexão Perfeita
Alicate Desencapador de Fios (Wire Stripper): É a ferramenta correta para remover o isolamento. Diferente de estiletes ou alicates de corte, ele possui furos calibrados para cada bitola de fio, removendo a capa de PVC sem "morder" ou danificar os filamentos de cobre, o que poderia enfraquecer o ponto da emenda.

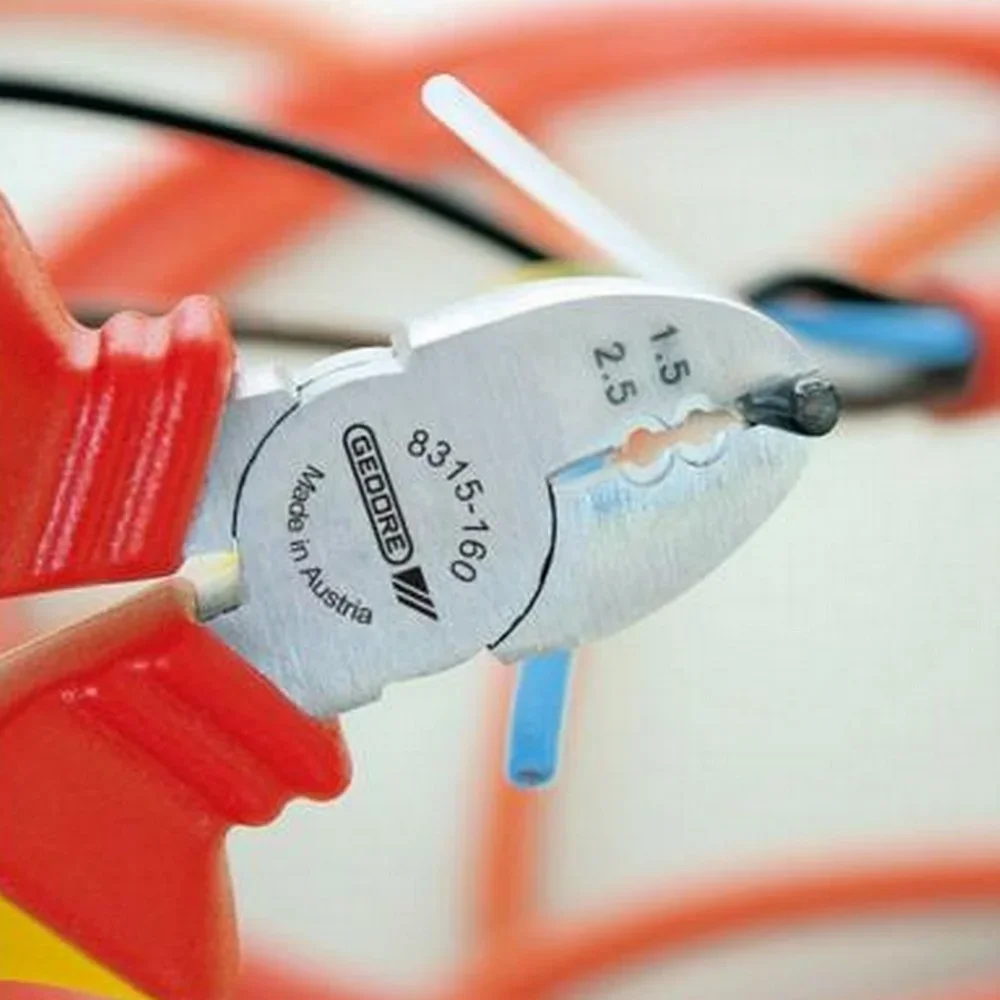

Alicates Isolados 1000V (Universal e de Bico): Após a decapagem, você precisará de alicates para segurar e torcer os fios com firmeza, garantindo a resistência mecânica. O uso de ferramentas com certificação VDE 1000V é sua garantia de segurança caso algum outro circuito no mesmo ambiente esteja energizado.
Materiais de Isolação: Uma fita isolante anti-chama de alta qualidade e/ou conectores elétricos adequados.
Fase 2: As Técnicas Clássicas – Quando a Tradição Garante a Força
Estas são as emendas manuais, fundamentais no repertório de todo eletricista.

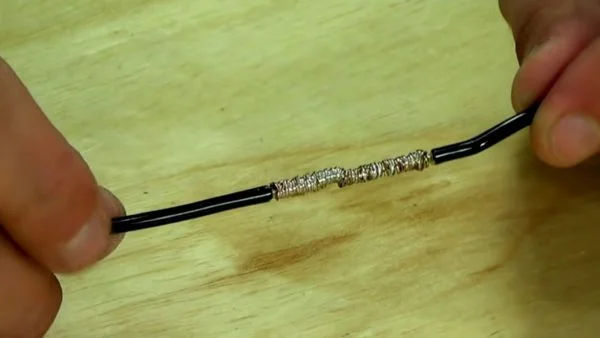

Emenda de Prolongamento (Tipo "Rabo de Rato")
É a emenda mais comum, usada dentro de caixas de passagem para unir as pontas de dois ou mais cabos.
Passo 1: Decapagem. Decape as pontas dos fios que serão unidos, deixando cerca de 2 a 3 cm de cobre exposto.
Passo 2: Alinhamento. Junte as pontas decapadas, deixando-as perfeitamente alinhadas e paralelas.
Passo 3: Torção. Com o alicate universal, segure firmemente as pontas e comece a torcer os cabos de forma uniforme e apertada, como se estivesse enrolando uma corda. A torção deve ser constante e firme em toda a extensão do cobre exposto.
Passo 4: Acabamento. Corte a pontinha da emenda para que não fique uma aresta afiada que possa furar a fita isolante.

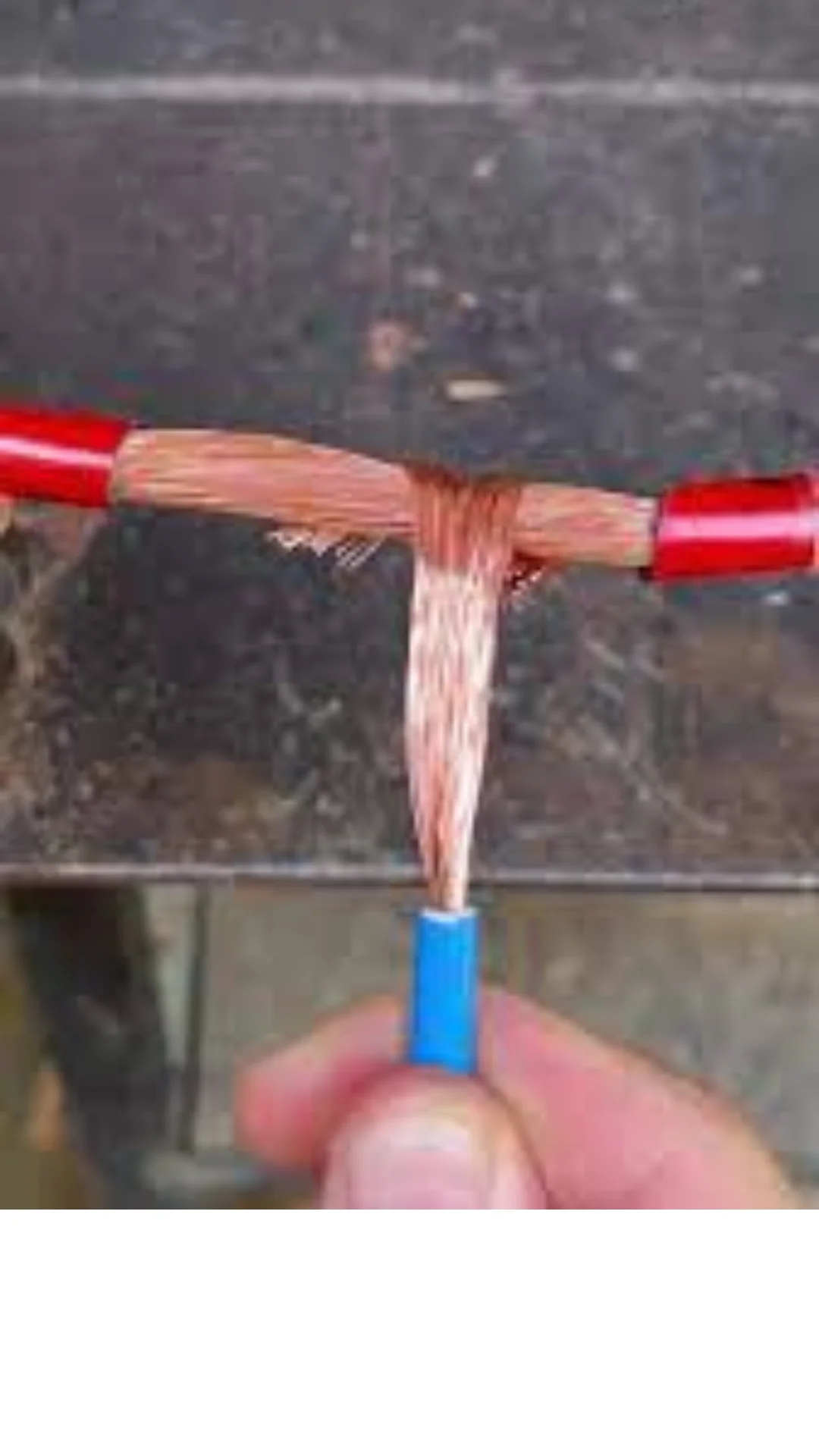

Emenda de Derivação em “T”
Usada quando você precisa "puxar" um novo ramal a partir de um cabo principal que não será interrompido.
Passo 1: Preparação do Cabo Principal. No ponto desejado do cabo principal, use o alicate desencapador para remover cerca de 2 cm do isolamento, sem cortar o condutor de cobre.
Passo 2: Preparação do Cabo Derivado. Decape a ponta do cabo que será derivado (o novo cabo).
Passo 3: Enrolamento. Abra os filamentos do cabo principal ao meio, formando um "olho". Passe o cabo derivado por dentro desse olho e, em seguida, enrole-o firmemente em torno do cabo principal, metade para um lado, metade para o outro, garantindo um contato firme.
Passo 4: Aperto Final. Com um alicate de bico, aperte bem as voltas para garantir uma conexão mecanicamente forte.
Fase 3: A Evolução da Eficiência – Conectores Elétricos Modernos
Embora as emendas manuais sejam eficazes, o mercado moderno oferece soluções mais rápidas, seguras e padronizadas: os conectores elétricos.
Por que usar Conectores?
Velocidade: A instalação é drasticamente mais rápida.
Confiabilidade: A conexão é feita por mola ou pressão, garantindo um contato elétrico perfeito e constante, que não afrouxa com o tempo.
Segurança: O próprio corpo do conector já é feito de material isolante de alta qualidade, dispensando, na maioria dos casos, o uso de fita isolante.
Facilidade: Não exigem a mesma habilidade manual de uma emenda torcida, padronizando a qualidade do serviço.
Tipos Populares de Conectores
Conector de Torção (Tipo Mola): Possui uma mola cônica interna. Você insere as pontas dos fios decapados e torce o conector. A mola "morde" os fios, unindo-os e isolando-os simultaneamente.

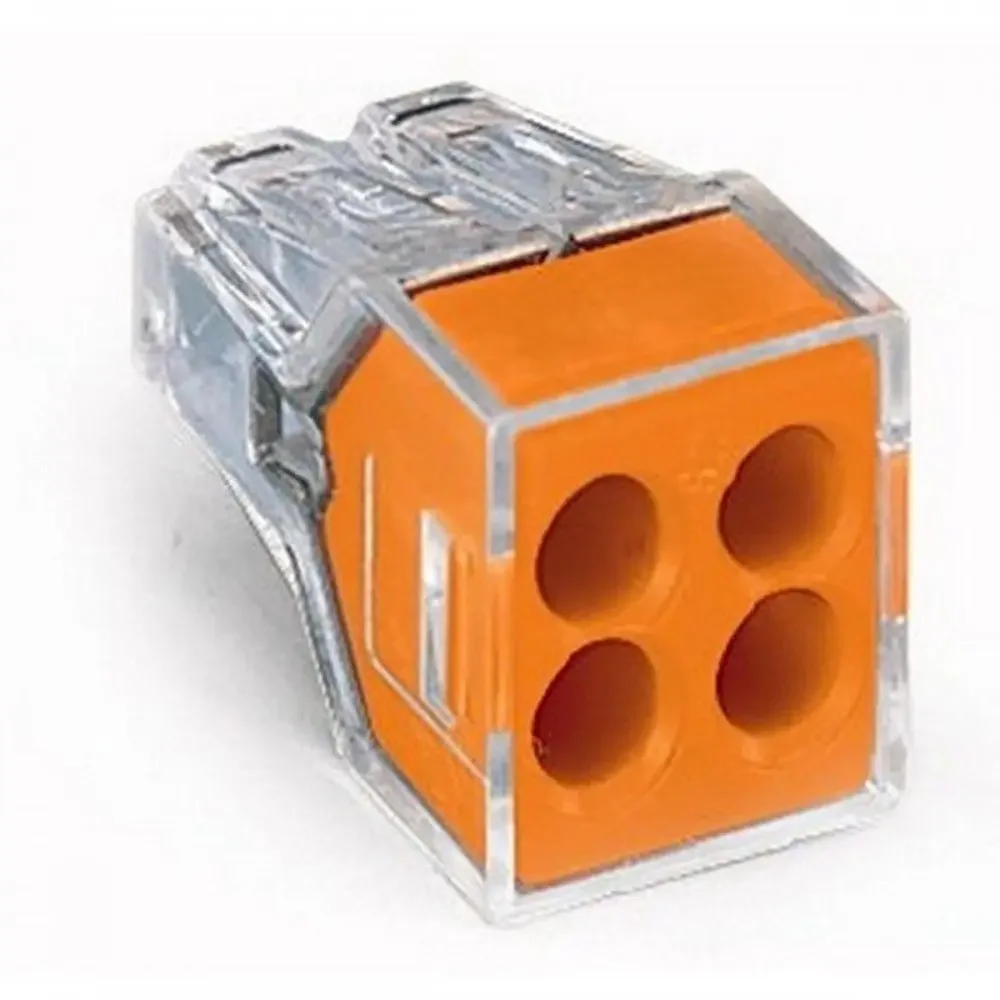

Conector de Pressão (WAGO): Considerado por muitos o padrão ouro para instalações residenciais e comerciais. Basta decapar o fio na medida indicada no conector, levantar uma pequena alavanca, inserir o fio e abaixar a alavanca. A conexão é instantânea, segura, visível (em modelos transparentes) e, na maioria dos modelos, pode ser desfeita e refeita.
Fase 4: O Selo Final – A Arte da Isolação Perfeita
Se você optou pela emenda manual tradicional, a isolação é a etapa que garante a segurança final.
Técnica Correta com Fita Isolante:
Comece Antes: Inicie o enrolamento da fita cerca de 2 cm antes da parte decapada, sobre o isolamento original do cabo.
Estique a Fita: Ao aplicar, estique levemente a fita isolante. Isso ativa sua cola e a faz se moldar perfeitamente à emenda.
Sobreposição: Cada volta deve sobrepor a anterior em pelo menos 50%.
Construa Camadas: Aplique no mínimo duas camadas, indo e voltando, para garantir uma isolação robusta.
Termine Depois: Finalize o enrolamento cerca de 2 cm depois da parte decapada, novamente sobre o isolamento original do cabo.
Alternativa Superior: Espaguete Termo retrátil Para aplicações que exigem maior proteção mecânica e contra umidade, o tubo termo retrátil é a melhor solução. Você insere um pedaço do tubo sobre a emenda e, com um soprador térmico, ele encolhe e se molda perfeitamente à conexão, criando um selo forte e durável.
FAQ: Dúvidas Comuns Sobre Como Emendar Fios Elétricos
1. Posso emendar fios de bitolas (diâmetros) diferentes? Não é recomendado e, em geral, é contra as normas para circuitos de força. A emenda se torna um ponto fraco e o dimensionamento do disjuntor de proteção ficará incorreto para o fio mais fino. Apenas permitido em circuitos de comando ou eletrônica, com os devidos cuidados.
2. Emenda com solda (estanho) ainda é usada? Vale a pena? Para instalações elétricas prediais, a solda caiu em desuso. Conectores modernos ou uma boa emenda de torção são suficientes. A solda torna a emenda rígida e quebradiça, o que pode ser um problema. Ela ainda é muito usada em eletrônica e em algumas aplicações automotivas.
3. Qual o maior erro ao isolar uma emenda com fita? Não aplicar com a fita esticada e não sobrepor as camadas o suficiente. Isso cria vãos e faz com que a fita se desenrole com o tempo e o calor, expondo a parte energizada.
4. Os conectores WAGO são realmente confiáveis? Sim. Eles são certificados internacionalmente e, quando usados corretamente (fio decapado na medida certa e totalmente inserido), oferecem uma conexão com resistência de contato extremamente baixa e uma força de retenção muito alta, sendo considerados por muitos profissionais como superiores a uma emenda torcida manualmente.
Conclusão: A Assinatura do Profissional
Cada emenda que um eletricista faz em uma instalação é uma assinatura oculta do seu profissionalismo. É um testemunho do seu compromisso com a segurança, a qualidade e a durabilidade do sistema que ele está construindo. Seja utilizando as técnicas tradicionais, aprimoradas pela prática, ou a eficiência e a segurança dos conectores modernos, o objetivo final é sempre o mesmo: criar uma conexão invisível, porém inabalável, que irá pulsar com energia de forma segura por décadas.
